谐波电流电压测量误差检定

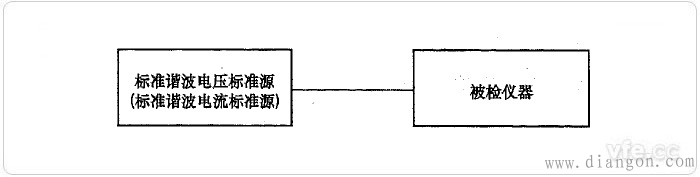

图示：标准源法谐波电压、谐波电流检定示意图
1、谐波电压测量误差检定
　　首先按照上图谐波电压、谐波电流检定示意图所示搭建检定系统，根据选定的基波电压值，选择合适的被检电能质量分析仪量程。按照规定设置标准谐波电压源输出基波电压标准值和各次谐波电压含有率标准值，有输出设置可以得到谐波电压含有率标准值HRUhs，从被检电能质量分析仪得到谐波电压含有率示值HRUhX。
　　读取并记录HRUhs及HRUhX，对于谐波电压含有率HRUh<1%(A级)或HRUh<3%(B级)的设备按照下式1进行谐波电压测量误差计算;对于谐波电压含有率HRUh≥1%(A级)或HRUh≥3%(B级)的设备按照下式2进行谐波电压测量误差计算。

……1

……2
　　式中：
　　ΔHRUh——被检分析仪器第h次谐波电压含量的绝对误差，V；
　　HRUhX——被检仪器第h次谐波电压含有率示值，%；
　　HRUhs——第h次谐波电压含有率标准值，%；
　　UN——基波电压，V；
　　rHRUh——被检仪器第h次谐波电压含有率的相对误差，%。
2、谐波电流测量误差检定
　　根据选定的基波电流值，选择合适的被检电能质量分析仪量程。按照规定设置标准谐波电流源输出基波电流标准值和各次谐波电流含有率标准值，有输出设置可以得到谐波电流含有率标准值HRIhs，从被检电能质量分析仪得到谐波电流含有率示值HRIhX。
　　读取并记录HRIhs及HRUIX，对于谐波电流含有率HRIh<3%(A级)或HRIh<10%(B级)的设备按照下式3进行谐波电流测量误差计算;对于谐波电压含有率HRIh≥3%(A级)或HRIh≥10%(B级)的设备按照下式4进行谐波电流测量误差计算。

……3

……4
　　式中：
　　ΔHRIh——被检分析仪器第h次谐波电流含量的绝对误差，A；
　　HRIhX——被检仪器第h次谐波电流含有率示值，%；
　　HRIhs——第h次谐波电流含有率标准值，%；
　　IN——基波电流，A；
　　rHRIh——被检仪器第h次谐波电流含有率的相对误差，%。
