欧姆表原理特点和使用注意事项

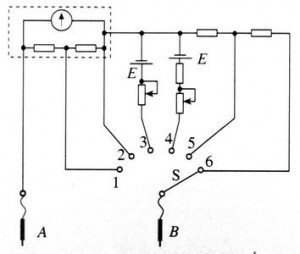

欧姆表欧姆表也叫多用电表，既可以用来测量电阻，也可以用来测量电压和电流。在讲解欧姆表的使用方法前，同学们一定要懂得欧姆表的原理。 欧姆表的原理实验室中有各种各样的欧姆表，外表均不一样，可内部的原理、构造大致相同，我们通过对下方这张图的介绍，来探究多用电表的原理。
（1）当B表笔开关S接到1位置，欧姆表为电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。 （2）当B表笔开关S接到2位置，欧姆表还是电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。与（1）相比，这种情况下测量的电流最大值会更小些。 （3）当B表笔开关S接到3位置，欧姆表测量电阻，电源正极出来的电流，经由3（B表笔）进入外电阻，在经过A，借助并联电路流回到电源负极，其中电表位于并联的之路上，表针测量的是支路电流，由于电源电压已知，可以通过函数关系式用电表数据来描述外界所接电阻的大小。 （4）当B表笔开关S接到4位置，同上述（3）只不过电路中多了一个电阻，故测量同一个R时，电表值偏小，所以这种情况是处于相对（3）的低档位。 （5）当B表笔开关S接到5位置，测量的是电压。 （6）当B表笔开关S接到6位置，同上述（5）只不过测量的电压的量程变大了。 欧姆表表盘的特点欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点： （1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端。 （2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系，所以表盘刻度不均匀。 （3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程。而欧姆表的刻度总是从0→∞Ω；这是否说明所有欧姆表都有相同的刻度？是否欧姆表不存在量程的问题？不是的。 （4）电流表和电压表在使用时都需要电路连接（即串联或并联），但欧姆表可以不用连接电路而直接读取其示数。 使用欧姆表时的注意事项（1）用欧姆表测电阻，每次换挡后和测量前都要重新调零； （2）测电阻时待测电阻不仅要和电源断开，而且要和别的元件断开； （3）测量时注意手不要碰表笔的金属部分，否则将人体的电阻并联进去，影响测量结果； （4）合理选择量程，使指针尽可能在中间刻度附近，参考指针偏转在R中/5→5R中的范围（或电流表指针偏转满度电流的1/3～2/3）；若指针偏角太大，应改接低挡位，反之就改换高挡位；读数时应将指针示数乘以挡位倍数； （5）实际应用中要防止超量程，不得测额定电流极小的电器的电阻（如灵敏电流表的内阻）； （6）测量完毕后，应拔出表笔，选择开关置于 OFF挡位置，或交流电压最高挡；长期不用时，应取出电池，以防电池漏电； （7）欧姆表功能：测量电阻、测二极管正负极； （8）用法注意：最好指针打到中间区域将误差减小。 |
