PLC的用户存储器

用户存储器中的程序存储器用来存放用户程序文件，而数据存储器用来存放数据文件。

1．程序存储器

程序文件用以存储用户程序，plc可以有1000个程序文件，用编号0~999表示。用户程序可以具有多于16个主程序文件，每一个程序文件完成一个特定的功能，这些主程序中的每一个程序都叫做主控程序(MCP)。

处理器在程序中使用如下的优先级：

>故障子程序。

>处理器输入中断子程序。

>可选定时中断。

>主控程序(MCP)。

2．数据存储器

处理器所检查和修改的所有数据均存储在内存中的数据文件中，它们可以存储：

1)从输入模块接收的数据；

2)发送到输出模块的数据，这些数据表示了程序运行的最终结果；

3)程序运算的中间结果；

4)预先装入的数据；

5)与指令有关的状态信息；

6)与处理器操作有关的信息等。

在PLC中可以定义1000个数据文件，为了寻址的方便，每一个文件均由一个字母（标识符）和一个文件号(0~ 999)来标识。一般0~8号文件是系统为用户建立的缺省文件，其数据文件类型、识别符、文件号三者之间的关系见表。如果需增加数据文件，用户可以通过设定适当的识别符及从9开始的文件号(9~ 999)来建立各种文件。

表 数据文件类型、识别符、文件号三者之间的关系

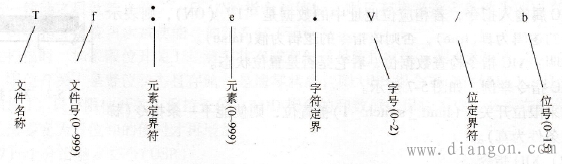

数据文件的地址由文件名称、文件号、元素号、字号及位构成，相互之间用一定界符分开，如一个计时器文件是一个3字元素，可以表示的形式如图所示。

图 计时器文件地址形式

不同数据类型的元素具有的字数是不一样的。这里计时器、计数器、控制器、SFC状态文件都是3字元素，传输文件是6字元素，信息文件是56字元素，ASCII文件是24字元素，PID文件是82字元素，浮点是32位单字元素。
