三菱PLC源型漏型接线区别

源型（source），电流是从端子流出来的，具PNP晶体管输出特性；漏型（sink），电流是从端子流进去的，具NPN晶体管输出特性。欧美一般是源型，输入一般用PNP的开关，高电平输入。而日韩好用漏型，一般使用PNN。源型输出是指输出的是直流正极，漏型输出是指输出的是直流负极。三菱plc，输入既有源型又有漏型，但多为漏型。漏型输入对应接的接近开关是NPN型PLC。

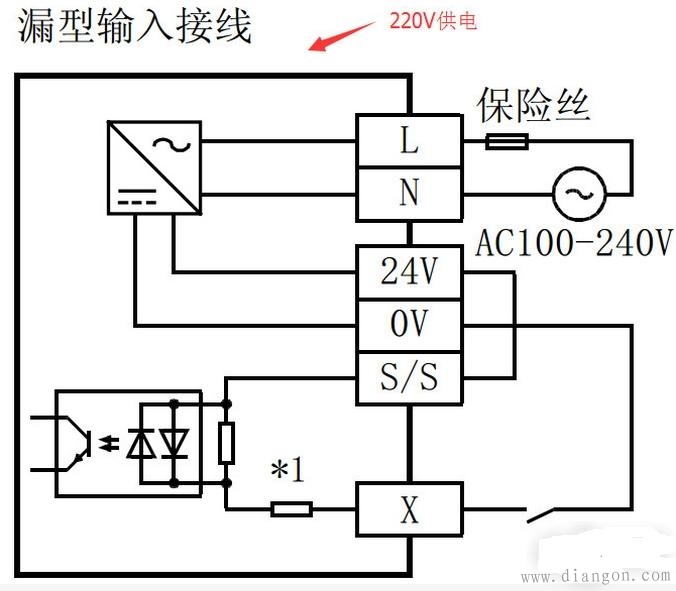

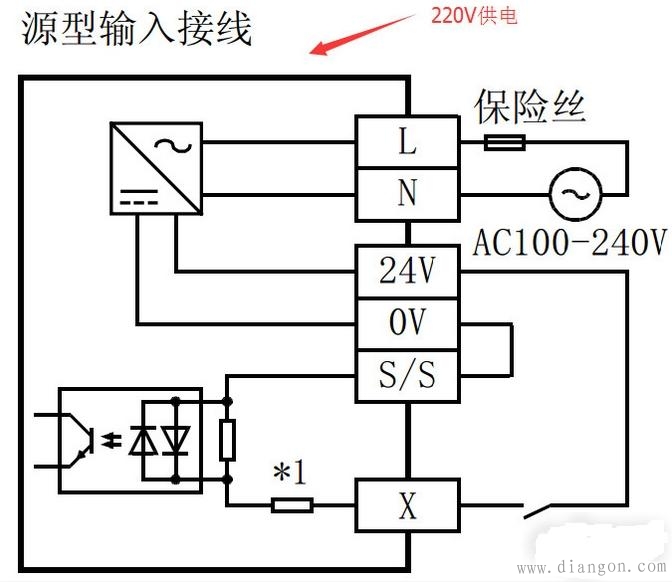

AC电源型

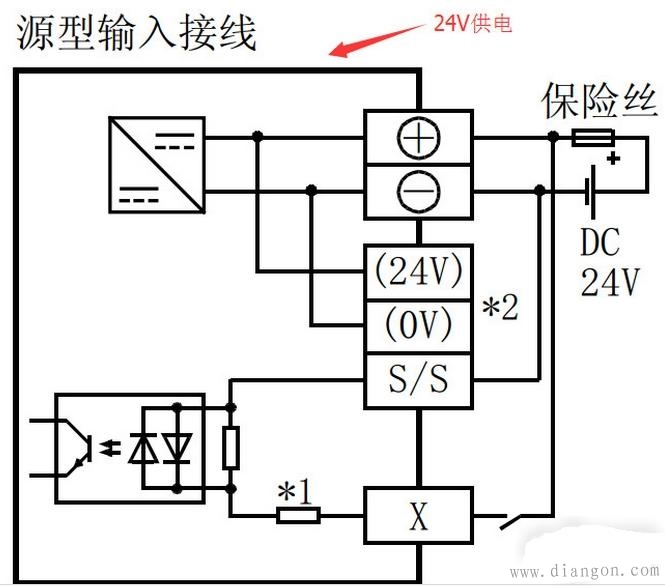

DC电源型

AC电源型

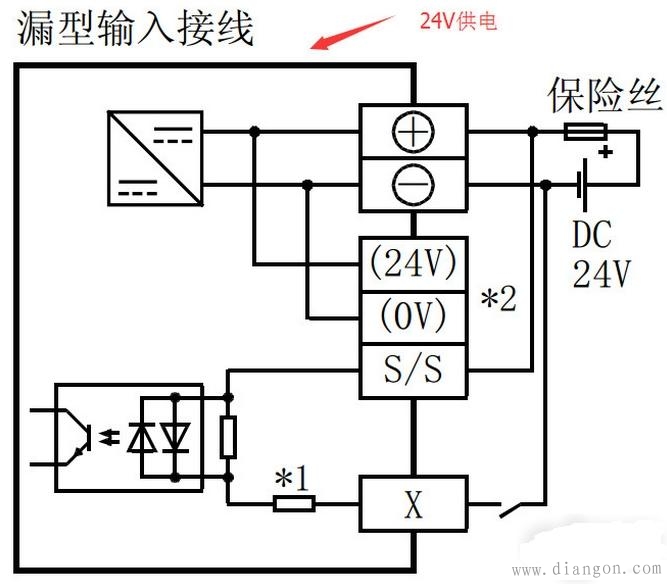

DC电源型
总结：三菱plc输入是源型还是漏型，取决于S/S端子连接的是0V还是24V。如果S/S端子连接的是0V，那么输入是源型。如果S/S端子连接的是24V，那么输入是漏型。
