　　控制开关

　　信号灯受启动及停止按钮的控制，当按动启动按钮时，信号灯系统开始工作，并周而复始地循环工作，当按动停止按钮时，系统将停止在初始壮态，即南北红灯亮，禁止通行；东西绿灯亮，允许通行。

　　控制要求

　　1、北红灯亮维持30秒，在南北红灯亮的同时，东西绿灯也亮，并维持25秒，到25秒时，东西方向绿灯闪，闪亮3秒后，绿灯灭。在东西绿灯熄灭的同时，东西黄灯亮，并维持2秒，到2秒时，东西黄灯灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。

　　2、西红灯亮维持30秒。南北绿灯亮维持25秒，然后闪亮3秒，再熄灭。同时南北方向黄灯亮，并维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。

　　接下去周而复始，直到停止按钮被按下为止。

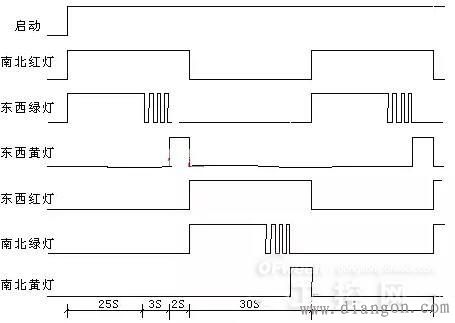

　　信号灯动作系统可用图1状态图表示。

　　图1交通指挥信号灯状态图

　　硬件及接线

　　根据上述要求可见，系统所需红、绿、黄各4只信号灯，本案由两个信号灯箱实现；系统需要启动和停止两个按钮，由按钮箱实现。

　　可编程控制器的输入/输出端子分配及硬件连接分别由表1及图2所示。其中SA开关代表可编程控制器自身的运行开关。

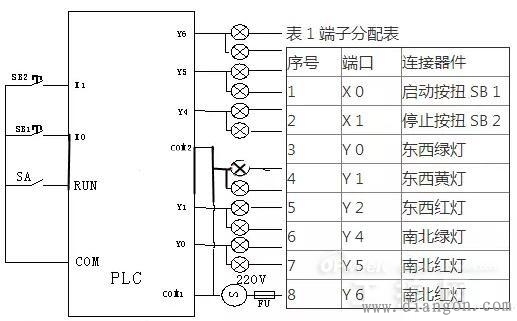

　　图2plc输入/输出接线图

　　交通信号灯的软件设计

　　在本文中，我们采用步进梯形指令单流程编程实现，其状态转移图如图3所示。由图可知，我们把东西和南北方向信号灯的动作视为一个顺序动作，每一个时序同时有两个输出，一个输出控制东西方向的信号灯，另一个输出控制南北方向的信号灯。

　　状态转移图对应的步进梯形图如图4所示，现简单分析一下工作原理。当启动按钮SB1按下时，X0接通，S0置1，系统进入S0状态，驱动Y6、Y0，使南北红灯及东西绿灯同时亮，Y0接通，状态转移条件满足，系统将转移到S20状态，在S20状态下，Y6、Y0仍被驱动，即南北方向的红灯及东西方向的绿灯继续亮，同时驱动定时器T0，定时器的设定时间为25秒，25秒后，状态转移到S21，在S21状态下，Y6继续保持，但Y0受控于M1，而M1是由两个定时器T6和T7控制，T6、T7组成一个1秒的震荡器，即东西方向的绿灯闪亮。在本状态下，同时也驱动定时器T1，定时时间为3秒，3秒时间到，状态转移到S22，在S22状态下，Y6仍然被驱动，南北方向红灯继续亮，同时驱动T2、Y1，东西方向的绿灯灭，Y1口驱动的是东西方向的黄灯，故东西方向的黄灯亮，绿灯停。T2的定时时间为2秒，2秒时间到，状态转移到S23，在S23状态下，同时驱动Y2、Y4及T3，东西方向的红蛋亮，南北方向的绿灯亮，T3的定时时间为25秒，25秒时间到，状态转移到S24。在S24状态下，驱动Y2、T4，东西方向的红灯继续亮，而南北方向的绿灯驱动口Y4受控于M1，M1是震荡周期为1秒的震荡器，故南北方向的绿灯闪亮。T4的定时时间是3秒，3秒后，状态转移到S25。在S25状态下，同时驱动Y2、Y5及T5，即东西方向的红灯、南北的黄灯亮，T5定时器的定时时间为2秒，2秒时间到，定时器的定时时间到，T5的触点接通，状态又重新转移到S0。即南北方向的红灯、东西方向的绿灯亮，系统将重复上述的动作顺序，周而复始的继续工作。当停止按钮SB2被按下时，软继电器M0接通，其常闭触点M0断开，系统执行一周后，将停留在S0状态，及保持南北方向的红灯、东西方向的绿灯亮。

plc控制交通灯梯形图

一、控制系统实现目标

用PLC构成交通灯控制系统

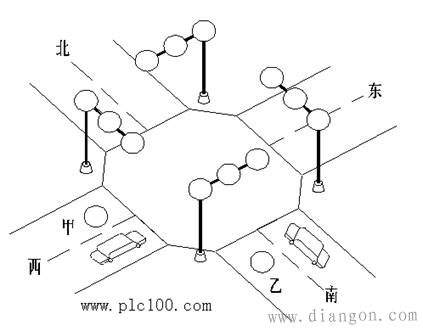

图1 交通灯控制示意图

二、控制要求及IO分配

1．控制要求

起动后，南北红灯亮并维持25s。在南北红灯亮的同时，东西绿灯也亮，1s后，东西车灯即甲亮。到20s时，东西绿灯闪亮，3s后熄灭，在东西绿灯熄灭后东西黄灯亮，同时甲灭。黄灯亮2s后灭东西红灯亮。与此同时，南北红灯灭，南北绿灯亮。1s后，南北车灯即乙亮。南北绿灯亮了25s后闪亮，3s后熄灭，同时乙灭，黄灯亮2s后熄灭，南北红灯亮，东西绿灯亮，循环。

2．I/O分配

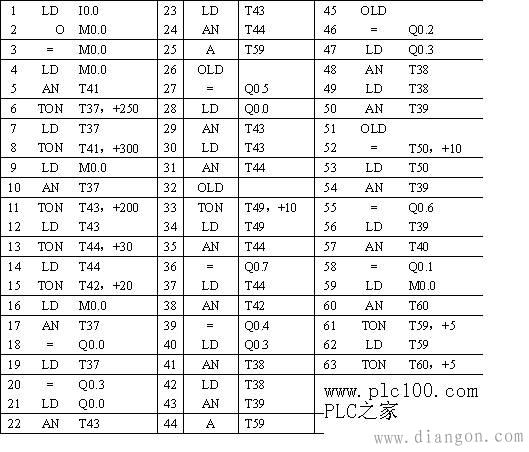

三、交通灯控制语句表

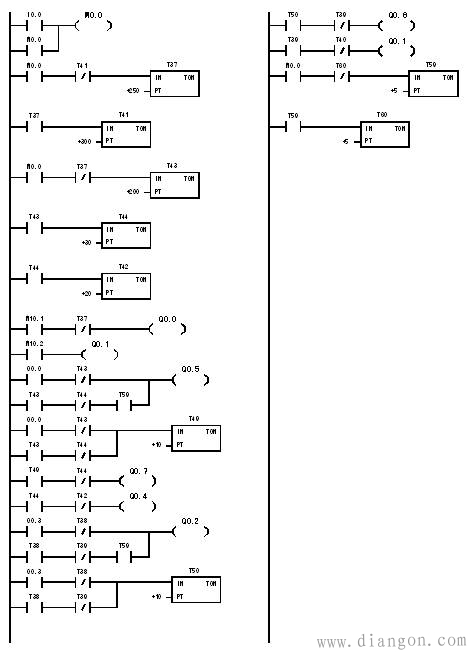

四、交通灯控制梯形图
