PLC定时器ON延时和OFF延时

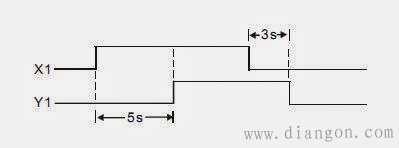

PLC时序图
PLC输入
X1 – 启动开关。
PLC输出
Y1 – 输出指示灯
定时器
T0 – 5秒计时器，100毫秒时基。 （请参阅定时器K50预设值）
T1 – 3秒定时器，100毫秒时基。 （请参阅定时器K30预设值）

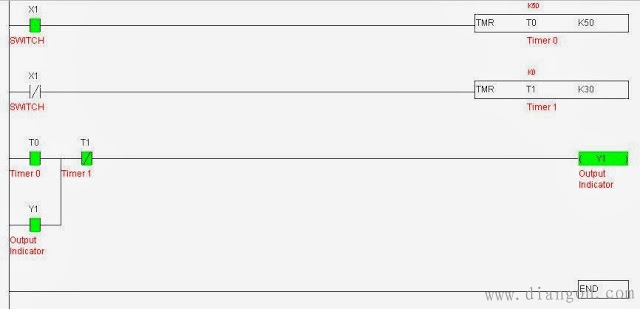

plc编程梯形图
当X1 = ON，T0将启动5秒计数。当T0达到设定值时，常开触点T0打开，而常闭接点T1将保持关闭，这使得指标Y1为ON并锁定。
·当X1 = OFF，T1将开始3秒计数。当T 1达到其设定值时，NC触点T1将被激活，而常开触点T0将保持关闭，这使得指示器Y1为OFF。
