超级电容的原理及分类

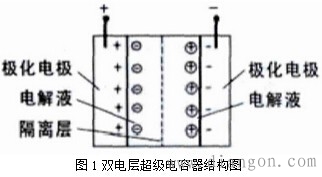

　　超级电容是一种具有超级储电能力、可提供强大脉动功率的物理二次电源。超级电容如果按储能机理主要分为三类[1]：①由碳电极和电解液界面上电荷分离产生的双电层电容；②采用金属氧化物作为电极，在电极表面和体相发生氧化还原反应而产生可逆化学吸附的法拉第电容；③由导电聚合物作为电极而发生氧化还原反应的电容。双电层超级电容是靠极化电解液来储存电能的一种新型储能装置，结构如图1所示：

　　由于双电层电容的充放电纯属于物理过程，其循环次数高，充电过程快，因此比较适合在电动车中应用。双电层超级电容是悬在电解质中的两个非活性多孔板，电压加载到两个板上。加在正极板上的电势吸引电解质中的负离子，负极板吸引正离子，从而在两电极的表面形成了一个双电层电容器。一个超级电容单元的电容量高达几法至数万法[2]由于这种结构采用特殊的工艺，使其等效电阻很低，电容量很大、内阻较小，使得超级电容具有很高的尖峰电流，因此超级电容具有很高的比功率，它的功率密度是电池的50～100倍，可达到10×103W/kg左右，此特点让超级电容非常适合应用在短时大功率的场合。
