互感器综合特性测试仪测试电压示值误差、电流示值误差、变比参数检测试验

互感器综合特性测试仪一般指用于保护用互感器励磁特性试验，并具有对互感器进行绕组极性判别、变比检查、负荷误差测量等功能的仪器。本文主要根据互感器综合特性测试仪通用技术条件介绍测试仪电压示值误差、电流示值误差、变比等相关参数的检测试验。
一、互感器综合特性测试仪电压示值误差试验

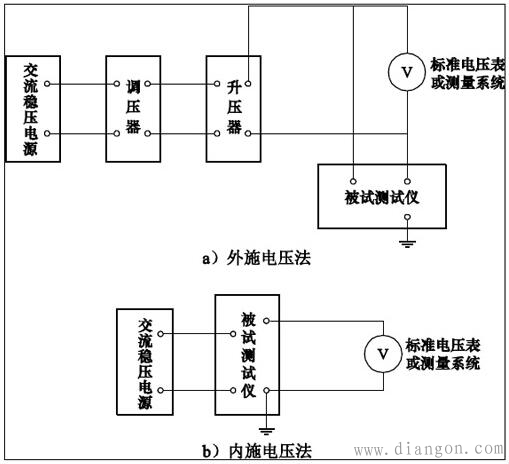

　　对于具备外加电压示值误差试验功能的测试仪表可采用1a的方法进行误差试验；内部自带电压源的示值误差试验测试仪器可采用1b的方法进行误差试验。

图1：电压示值误差试验原理接线图
　　在被试测试仪的输出(测量)电压满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。当被试测试仪最高测量电压不大于650V时，标准可选用量程不低于700V的数字多用表直接测量；当被试测试仪最高测量电压大于650V时，标准应选用高压交流电压测量系统或标准电压互感器测量系统测量。
二、互感器综合特性测试仪电流示值误差试验

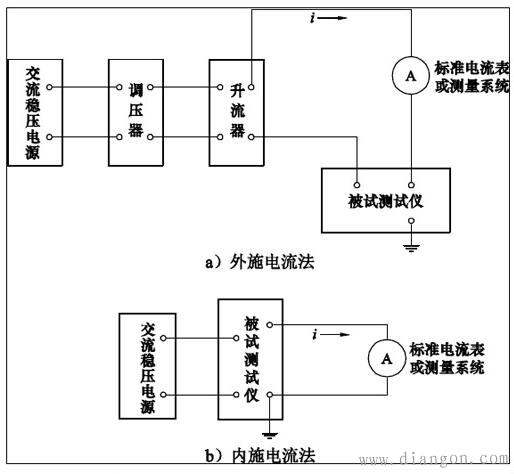

　　具有外施电流示值误差试验功能的测试仪采用图2a的方法进行误差试验；内施电流示值误差试验功能的测试仪采用图2b的方法进行误差试验。
　　在被试测试仪的输出(测量)电流满量程范围内，均匀地选取试验点(或最近示值点)，且不少于5点。

图2：电流示值误差试验原理接线图
　　当被试测试仪测量电流不大于3A时，标准可选用量程不低于3A的数字多用表直接测量；当被试测试仪测量电流大于3A时，标准应选用额定二次电流为1A的标准电流互感器测量系统测量。
三、互感器综合特性测试仪变比、极性试验

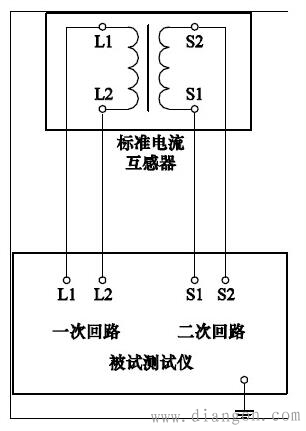

　　选用标准电流互感器作为标准，应至少选取200、500、1000、2000、5000在内的5个变比点和额定变比(电流互感器变比测量额定值大于500时)作为试验点。变比、极性试验原理接线图见下图3。

图3：变比、极性试验原理接线图
四、互感器综合特性测试仪二次回路阻抗测量误差试验

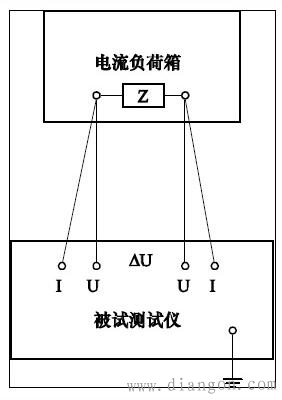

　　选用额定电流1A和5A的电流负荷箱作为标准，标准值由准确度不低于0.2级的互感器负荷箱校准装置、负荷测试仪和/或多功能数字表进行标定。二次回路阻抗测量误差试验原理接线图见下图4。

图4：二次回路阻抗测量误差试验原理接线图
五、互感器综合特性测试仪二次绕组电阻和二次回路电阻测量误差试验

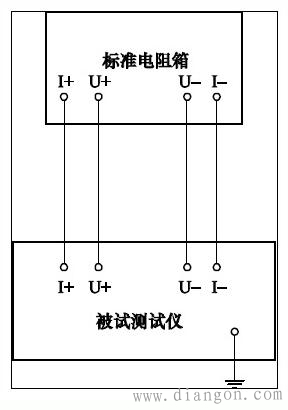

　　选用额定电流1A的标准电阻箱作为标准，且至少应包括0.1、0.2、0.5、1、2、5、10、20、50、100在内的10个标准电阻值。二次绕组电阻和二次回路电阻测量武汉试验原理接线图见图5。

图5：二次绕组电阻和二次回路电阻测量误差试验原理接线图
六、采用多台性能稳定的电流互感器测量
1.常规谐波测试方法
　　采用多台性能稳定的电流互感器为比对用试品时，应符合以下要求：
　　1) 励磁特性曲线的20%~110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化率应不大于0.04X，单位为A。其中X是励磁特性曲线上对应的电压值与额定拐点电动势的比值。
　　2) 励磁特定曲线大于110%额定拐点电动势的范围内，在相同电压示值下，电流示值的年变化应不大于7.5%。
　　3) 比对用试品采用冷轧硅钢片(或卷铁心)为铁心。
　　4) 比对用试品宜具有多种分接头。
　　5) 应具备绕组和二次端子能够承受20KV及以上电压的比对用试品。
2.采用工频(5Hz)交流法测量
　　采用工频(50Hz)交流法测量所得的励磁特性曲线作为参考励磁曲线。根据被试测试仪测量励磁特性的电压测量范围，励磁特性测量误差试验时选取3台以上标准品，不少于6中分接头组合，且各种分接头的额定拐点电动势应近似地均匀分布在30V值测试仪的100%的最大电压测量范围之间。
七、被试测试仪测量
　　按照测试仪说明连线和操作，对选定的比对用试品的各个试验点进行励磁特性测量，在测得的励磁特性曲线上读取10个以上测量点对应的电流、电压测量值，其中额定拐点电动势附近应至少读取4个测量值，其余测量值应均匀地在曲线上读取，其测量励磁特性的测量误差比对试验结果应满足技术参数要求。
八、互感器综合特性测试仪绝缘性能试验
1.绝缘电阻试验
　　进行电源端子对机壳的绝缘电阻试验时，测试仪应处于非工作状态，开关应置于接通位置，并使用500V的绝缘电阻表进行试验。高压输出端子对机壳的绝缘电阻使用2500V的绝缘电阻表进行试验。
2.介电强度试验
　　电源电路与外壳之间的绝缘应能耐受频率50Hz、2KV交流电压，历时1min。试验期间不应发生闪络或击穿;高压输出端子与外壳之间的绝缘应能耐受频率为50Hz、1.5倍额定输出电压，历时1min。试验期间不应发生闪络或击穿。
九、互感器综合特性测试仪电源频率和电压试验
　　对于采用电网电源供电的仪器一般要求在电源频率：50(1±5%)Hz、电源电压：220V(1±10%)V范围内正常工作。
　　被测仪器的电源频率和电压试验在工作温度下进行，将可调电源输出置于50Hz、220V，测试仪器的性能特性。
　　将可调电源输出频率保持在50Hz，将电压分别置于198V和242V，并在这两个数值上各自至少保持15min后，分别测试仪器的性能特性。
　　将可调电源输出电压保持在220V，将频率分别置于47.4Hz和53.5Hz，并在这两个数值上各自至少保持15min后，分别测试仪器的性能特性。
