  为保证电源开关插座的安全耐用性，建议请专业装修工人进行安装。如果自行安装或更换，开关插座盒中的接线必须仔细进行，不允许出现错接、漏接的情况。安装流程主要分为清洁、接线、固定安装。

  一、开关插座底盒清洁

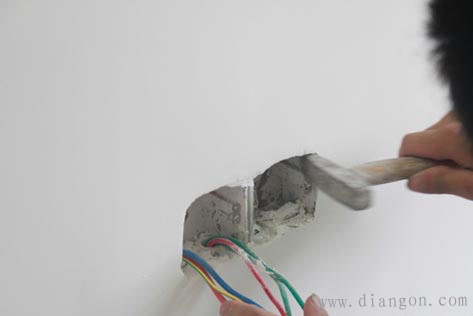

开关插座底盒清洁

  开关插座安装在木工油漆工等之后进行，而久置的底盒子难免堆积大量灰尘。在安装时先对开关插座底盒进行清洁，特别是将盒内的灰尘杂质清理干净，并用湿布将盒内残存灰尘擦除。这样做可预防特殊杂质影响电路使用的情况。

  二、电源线处理

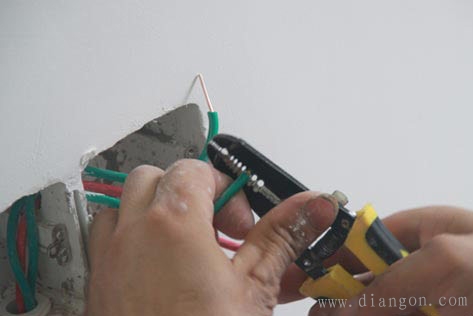

电源线处理

  将盒内甩出的导线留出维修长度，然后削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关或插座对应的接线柱上，然后旋紧压头，要求线芯不得外露。

  三、插座三线接线方法

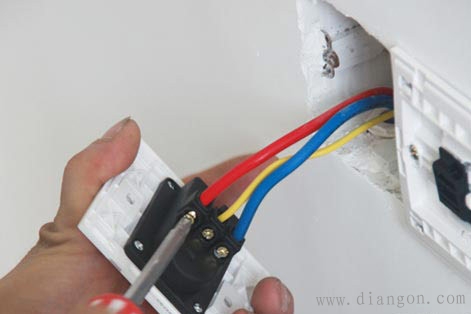

插座三线接线方法

  火线接入开关2个孔中的一个A标记，再从另一个孔中接出绝缘线接入下面的插座3个孔中的L孔内接牢。零线直接接入插座3个孔中的N孔内接牢。地线直接接入插座3个孔中的E孔内接牢。若零线与地线错接，使用电器时会出现跳闸现象。

  四、开关插座固定安装

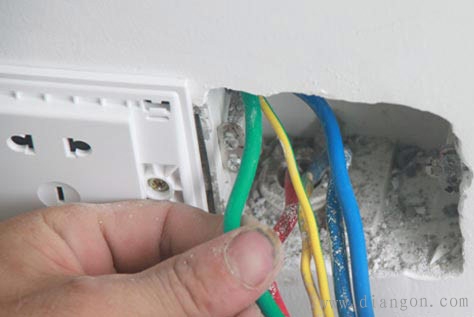

开关插座固定安装

  先将盒子内甩出的导线由塑料台的出线孔中穿出，再把塑料台紧贴于墙面用螺丝固定在盒子上。固定好后，将导线按各自的位置从开关插座的线孔中穿出，按接线要求将导线压牢。

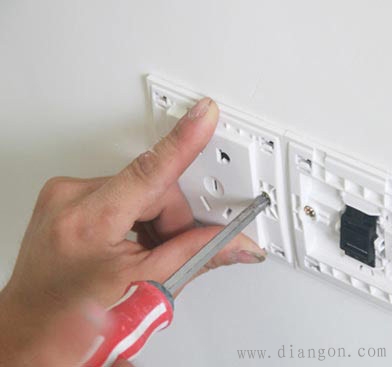

最后将开关或插座贴于塑料台上

  最后将开关或插座贴于塑料台上，找正并用螺丝固定牢，盖上装饰板。
