机械万用表使用方法图解

万用表是用来测量交直流电压、电阻、直流电流等的仪表。是电工和无线电制作的必备工具。 你想不想了解更多的关于机械万里表的知识呢?跟着小编来看看下面的文章吧!

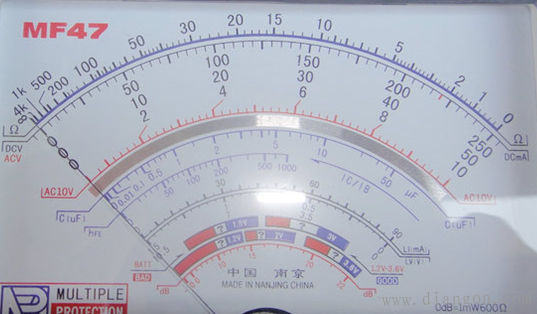

第二刻度是供交、直流电压、直流电流用的.第一行数供测电压读数,第二行数供直流电流读数；
比如你选择直流50mA档、侧表针满度时被测电流是50mA、如果指针在10、就是10mA.
如此类推500mA就是100mA…
第三行是选择交流AC10V档专用读数.
db是分贝电平,
BATT…是1.5V、9V电池电量检测.
　　万用表的使用的注意事项：
　　(1)在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
　　(2)在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
　　(3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
　　(4)万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。
　　(5)万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
　　欧姆挡的使用
　　选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
　　使用前要调零。
　　不能带电测量。
　　被测电阻不能有并联支路。
　　测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
　　用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
　　万用表测直流时
　　进行机械调零。
　　选择合适的量程档位。
　　使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间 。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。
　　注意被测电量极性。
　　正确使用刻度和读数。
　　当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。
　　如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡 。方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5A电流挡了。接入的0.24A电阻应选取用2W以上的线绕电阻 ，如果功率太小会使之烧毁。
