给水排水工程施工图组成及识读方法

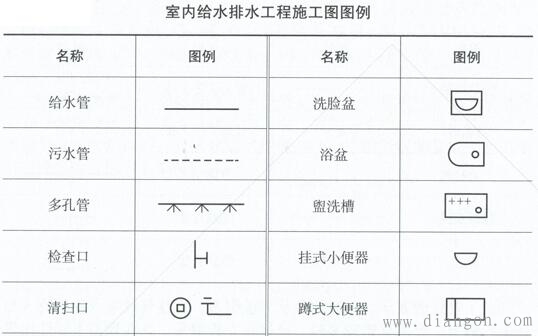

给水排水施工图的组成：室内给水排水工程施工图一般由图纸目录、图例、设计施工说明、设备及主要材料明细表、给水排水管道设备平面图、给水排水系统图、给水排水详图等组成。参照《给水排水制图标准》，常用的室内给水排水管道施工图图例见下表。

设计说明
室内给水排水施工图的说明一般写在图纸上．主要内容包括介质的种类及压力，给水、排水的形式，采用的管材及接口方式，卫生洁具的类型及安装方式，有关管道标高规定的说明，管道的防腐、防冻、防结露材料及做法，采用通用标准罔的图号及名称，对施工质量及验收标准等，以及其他需要说明的有关问题。
工程选用的主要设备、材料应列表，其内容有名称、规格型号、单位、数量及备注等。
平而图
平面图是室内给水排水施工图的主要部分，采用的比例与建筑图相同，常用比例为1：50-1：100。平面图所表达的内容为本楼层内给水、排水管道、卫生洁具、用水设备（开水箱、消火栓箱）等，使用各种图例表示出来，一般包括下列内容：
建筑轴线及编号，房间名称及尺寸，门窗位置等。
给水进户管和排水排出管的平面位置及走向，与庭院给水排水管网连接关系。
各给水、排水立管位置及编号，支管平面位置、走向及坡度、管径及管长等。
卫生洁具及用水设备的定位尺寸及朝向。
需要说明，平面图中一般对给水、排水管的排列及位置是示意性表示的，并不按比例绘制，而且看不到管路零配件、支吊架的位置及图例符号。安装时，专业施工单位应遵照有关安装操作规程及验收规范逐项具体执行。
简单建筑物给水排水管道绘制在一张平面图上。若建筑物功能复杂，管线系统多，应分别绘制各系统平面图。绘制管道施工平面图时，一般工程要绘制首层平面图、标准层平面图，需要时应绘制地下室、设备层和顶层平面图。图纸多少以能清楚表达设计意图又能压缩图纸数量为度。
给水排水系统图（轴测投影图）
管道系统图上应标明它的空间位置及相互关系，管径、坡度及坡向、标高等。给水系统上还应注明水表、阀门、消火栓、水嘴等。排水系统上注明地漏、清扫孔、检查口、存水弯、排气帽等附件位置。
施工详图
凡工程设计图中在平面或系统图上表述不清楚，也不能用文字说明时，可将局部部位构造放大比例绘成施详图，如阀门井、水泵机座、盥洗槽等安装图。为减少设计工作量，凡有通用标准图册可套用的，尽证选用通用标准图集，注明图号即可。
