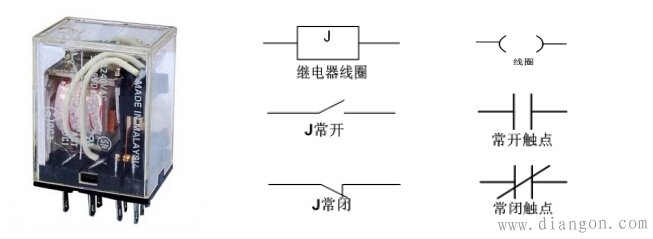

继电器的作用原理_继电器的实物照片及符号

原理及作用
当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃 变化的一种电器。继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制 系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大 电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

继电器线圈未通电的
原始状态：13、14 脚为继电器线圈， 5 脚是常开触头，1 脚是常闭触头，
9 脚是公共触头。此时在复位弹簧
的作用下，动触点和 1 脚接触，1
脚和 9 脚所构成的常闭触头处于常 态，也就是闭合状态。

继电器线圈通电状
态：13、14 脚接通电源后，在继电 器线圈产生的电磁力的作用下，衔 铁克服复位弹簧拉力，水平向左运 动，带动动触头和 5 脚接触，9 脚 触头与 5 脚由原来的常开改为闭合 状态，9 脚与 1 脚则由原来的常闭 改为断开状态，直到 13、14 断开 电源后由复位弹簧将触头恢复图 1-5 的原始状态。
举例

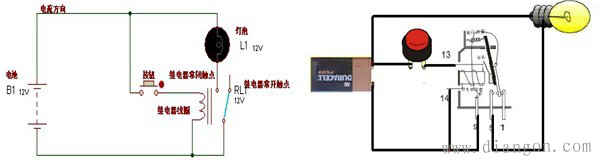

继电器未通电工作，灯泡熄灭
按钮未按下 → 继电器线圈不得电 → 继电器常开触点切断回路电流 → 灯 泡不亮

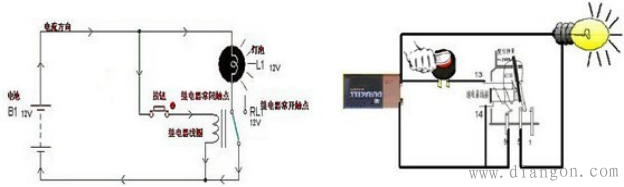

继电器通电工作，灯泡点亮
按钮按下 → 继电器线圈得电 → 继电器常开触点闭合灯泡有电流 → 灯 泡点亮

继电器通断灯泡时序图
