中间继电器的型号规格

　　中间继电器实际是一个触头容量较大、触头数目较多的电压继电器，一般用于各种保护和自动控制装置中，作为辅助继电器，以增加保护和控制回路的接点数量和接点容量。
　　常用的中间继电器型号有DZ—10、DZ—30、DZB—10、DZS—100、DZ—200、ZJ1～JZ4等。

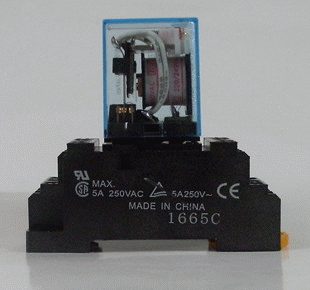

常用的中间继电器有JZ7系列和JZ8系列两种，JZ7系列继电器的结构下图所示，它与接触器相似。由线圈、静铁芯、动铁芯、触头系统及反作用弹簧组成。它的触头较多，一般有8对，可组成4对常开、4对常闭或六对常开、2对常闭或8对常开三种形式。

中间继电器的选择主要依据被控制电路的电压等级，以及所需触头的数量、种类及容量等要求来选择。

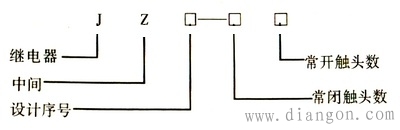

中间继电器型号的含义：
