接触器的图形符号和型号含义

接触器的图形符号如图1所示，接触器的型号含义如图2所示。例如：CJ102 -40/3交流接触器，设计序号10，重任务型，额定电流40A，主触点为3极。CJ12T - 250/3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

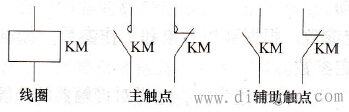

图1 接触器的图形符号

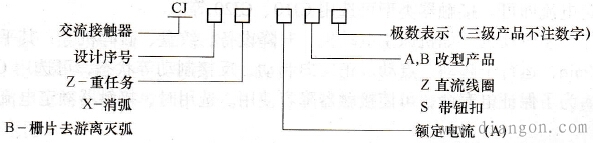

图2 接触器的型号含义

我国生产的交流接触器常用的有CJ10、CJ12、CJX、CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。

除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器。如CJ12B-S系列锁扣接触器，可用于交流50Hz、电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适用于不频繁起动和停止的交流电动机，具有正常工作时吸引线圈不通电、无噪声等特点。其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅无电力损耗，而且消除了电磁噪声。
