交流接触器短路铜环作用

由于交流电磁铁的电磁吸力是脉动的，即当电磁吸力小于作用在动铁芯上的弹簧力时.动铁芯将从静铁芯闭合处被拉开使铁芯释放;而当电磁吸力大于弹簧时，动铁芯又被吸合。所以，电源电压变化一个周期，电磁铁吸合两次，
　　对于频率为50Hz的交流电源来讲，在1s内电磁铁可吸合100次从而使动铁芯剧烈振动井产生噪声、亦会使钊触处产生靡损，降低电磁铁使用寿命口因此，必须采取有效措施消除动铁芯的振动。办法是在电磁铁铁芯的端而上开一个小槽，在槽内嵌人铜质短路环。
　　交流接触器短路环的作用是减低衔铁的振动及噪声。
　　当接触器的线圈通电后，线圈中流通的是交变电流。由于交流电磁铁通入交流电，磁场交变，产生的吸力是脉动的，特别是交流电流过零时，磁场消失，这会引起衔铁振动。

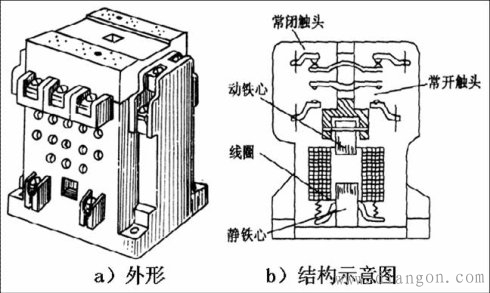

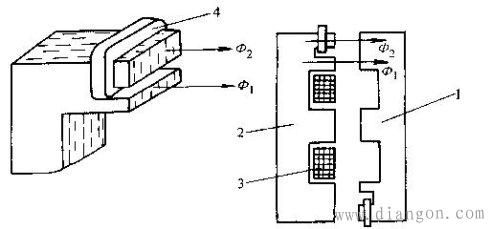

　　 1-动铁心 2-静铁心 3-线圈 4-短路环
　　短路环是嵌装在铁心某一端的铜环（见上图），加入短路环后，由于在短路环中产生的感应电流，阻碍了穿过它的磁通变化，使磁极的两部分磁通之间出现相位差，因而两部分磁通所产生的吸力不会同时过零，即一部分磁通产生的瞬时力为零时，另一部分磁通产生的瞬时力不会是零，其合力始终不会有零值出现。简而言之，交变电流过零时，维持动静铁芯之间具有一定的吸力，以清除动、静铁芯之间的振动，这样就达到减少振动及噪声的目的。
