示波器通道隔离度

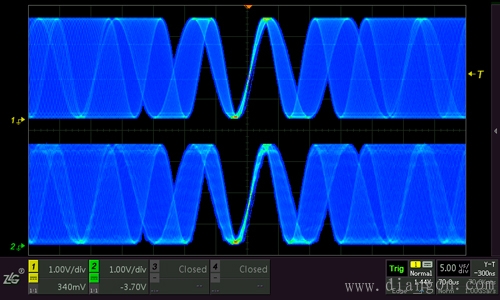

　　示波器作为电子工程师的“眼睛”，可以帮助发现很多问题，作为发现问题的工具，其准确性是至关重要的，在测试环境对示波器无干扰时，除了底噪会影响测试结果，通道隔离度也会对测试结果造成典型影响。

　　一、通道隔离度是什么？

　　顾名思义，通道隔离度就是任意两通道间信号相互影响程度的程度。假如我们同时在用两路通道进行测试，通道1与通道2之间的信号是否会互相干扰？干扰的程度有多大？将这些问题量化，就可以理解通道隔离度了。

　　二、如何对通道隔离度进行测试？

　　根据数字存储示波器通用规范规定，首先设置示波器干扰通道垂直灵敏度为较大档，设置被干扰通道垂直灵敏度为最易受干扰档级，并将输入端屏蔽。

　　我们将通道1(干扰通道)垂直档位调节至500mV/div，通道2（被干扰通道）垂直档位调节至2mV/div，并将通道2输入端悬空。

　　然后设置信号源输出正弦信号，并馈入干扰通道（通道1），调节其输出，使显示幅度达到波形显示有效区高度的80％以上，并居中稳定显示。

　　最后保持信号源的输出电压不变，分别读出干扰通道（通道1）、被干扰通道（通道2）显示的电压幅度值。

　　下图为设置界面。

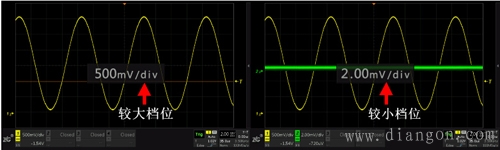

图1 设置界面

　　打开参数测量统计，查看幅值选项。

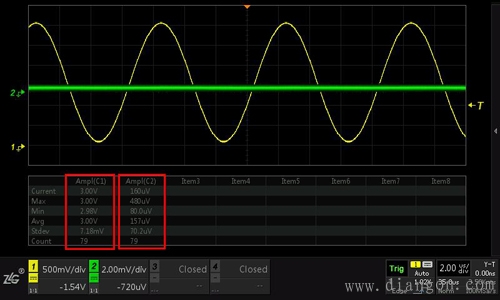

图2 干扰通道、被干扰通道的电压幅值

　　三、如何对通道隔离进行计算？

　　根据国标的定义，通道隔离度为：，其中K表示的是通道灵敏度，A表示的通道显示的幅值，下标1表示的是干扰通道（即为本文中的通道一），下标2表示被干扰通道（即为本文中的通道二），，通过计算可得通道隔离度为133.58dB。

　　四、通道隔离度的作用

　　通道隔离度的值越大，通道之间的串扰越小，测试的结果也就越准确！从图2的参数显示结果不难看出，在通道一接入幅值为3V的正弦波信号，通道二在2 mV/div的档位下，幅值仅为157uV，通道间的串扰非常小，保证了测试结果的准确性。

　　最后偷偷的告诉你，本文选择的测试仪器就是ZDS2024Plus，实测通道间隔离度高达133dB哟。
