电能表及表箱安装工艺标准

1. 表箱应安装在户外，高度应不高于2.5米；高层住宅一户一表集中安装于共用楼梯间内；不得出现有阻碍抄表人员抄表的现象。不得安装在室内、院内，不符合要求的应重新安装或迁移。在电杆高处者移至低处，不应需要使用铁鞋爬杆抄表的情况。

2. 表箱标有清晰的编号。

3. 表箱必须加锁。

4. 表箱内有安装牢固、动作可靠的二级漏电保护器。

5. 二级漏电保护器和电能表之间必须加装隔板。

6. 表箱进出线必须加装绝缘PVC套管保护，表箱进线不应有破口或接头，套管上端应留有滴水弯，下端应进入表箱内，以免雨水流入表箱内（见附图）

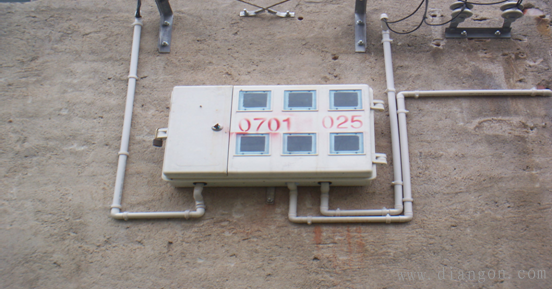

图例一 表箱外观工艺标准图

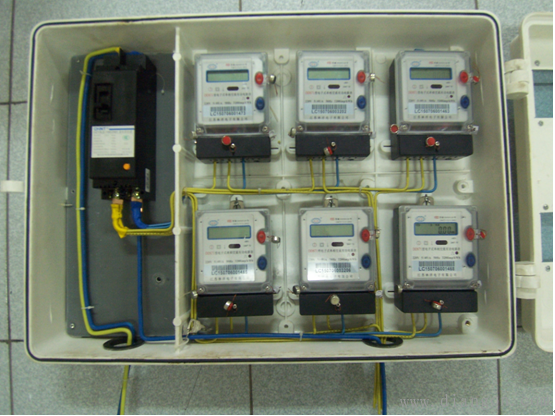

二．电能表接线

1．电能表按照从左到右，从上到下的顺序安装；对于有集抄的表箱，可留有外侧一表位作为集抄终端安装位置。

2．电能表安装必须牢固垂直，每只表除挂表螺丝外至少还有一只固定螺丝，电能表倾斜度不大于10°。

3．安装电能表时 , 应先压表尾上排螺丝 , 用手扯动表尾线无松动现象 , 再压下排螺丝。压线时用力不宜过大 , 以免伤线。按线扒皮要适宜 , 以防螺丝压在线皮上 , 并且金属线也不应露出表尾 , 压坏的导线应重新更换。三相电能表接地端钮必须可靠接地或接零。必须安装尾盖，加装铅封。

4．根据客户用电负荷情况，合理配置电能表导线截面，负荷电流在25～35A之间，建议采用4平方毫米的铜线或6平方毫米铝线。

5．电能表走线要求合理、整齐、美观、清楚，应留有距表底边不小于15毫米的折弯，表箱内接线弯角必须是90°的直角。表箱内接线走线应讲究整齐规则，不得随意乱接乱扯，不得留有接头。

6．在装表接线时必须遵循以下原则：a、单相电能表必须将相线接入电流线圈；b、三相四线电能表必须正相序接线，有可靠接零线；c、电能表的零线必须与电源零线直接联通，进出有序，不允许相互串联，不允许采用接地、接金属外壳等方法代替。

7．二级漏保器进出线线径应满足表箱内所有客户的用电负荷容量，并留有余地，接线走线应讲究整齐规则，不得随意乱接乱扯。

8．在多雷区计量装置应装设防雷保护。
