设备运行中突然停机，经检查发现变频器报过流故障，故障代码F30001过流。设备类型为真空泵，电机侧最高转速1500转，设备侧15000转。转速的提高抽吸的压力升高。
查看电机运行曲线，发现电流逐步升高，速度实际值逐步升高超过1400多转后报故障停机。因为给定约为1300转。平时也就43hz,,操作工开始复位后运行不到一分钟就又故障了，基本排除电机电缆或者装置的问题。初步怀疑是由于失速造成的过流故障。
装置配置为G130 TM31端子模块，dcs输出模拟信号通过TM31传递给G130装置。速度给定模拟量为4-20mA对应速度0-1500，TM31端子板接线为X521.1 X521.2 。
查看速度限幅值为1500, 通过上位机给定转速1000转，运行设备，查看电机参数R0021电机实际转速值，开机运行，R0021参数实际值由0慢慢上升，到达1000转时没有停止上升而是一直加速，直至1400多转电机报过流故障。将电流表串入X521.1 X521.2发现其电流正常。
随机查看参数R4052，发现其实际值大于20mA，由此确定TM31端子模块输入通道损坏造成的电流实际值异常，从而其速度给定值最大，所以当启动时，速度给定值大于等于1500,造成过流故障。
设备停机时间紧，去仓库太麻烦，为了及时修复生产，将速度限幅P1082=1350转开机启动。待下次停机更换TM31端子模块。

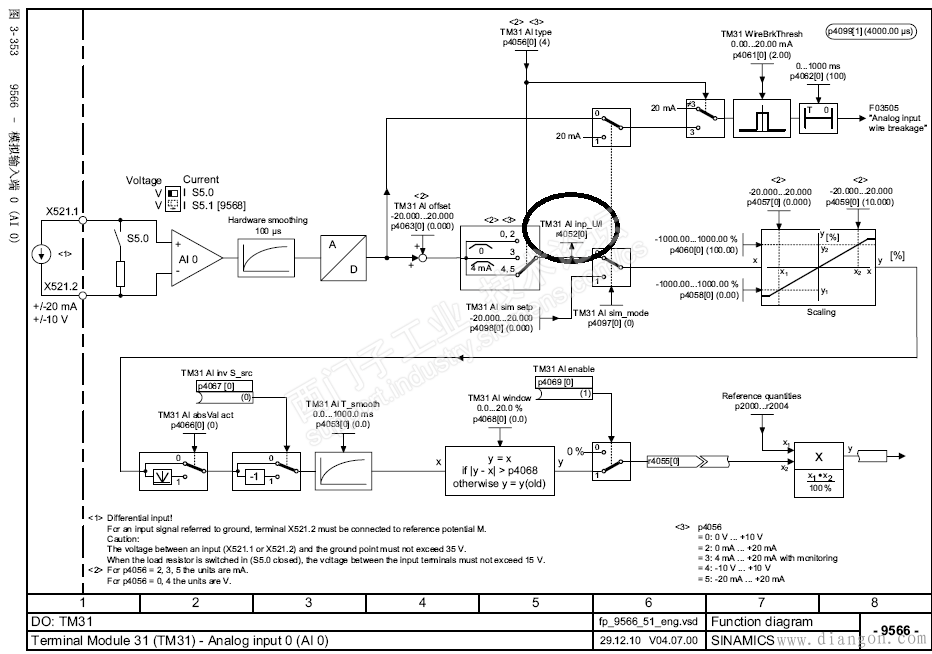

通过西门子的功能图能够可以便捷的熟知其内部结构，外部给定到TM31的端子，经过滤波转换以及规格化将其变成数字信号，最后转换后的R4055传到变频器的速度给定P1070，图形化的原理查找问题方便快捷。
当然，对于模拟量信号丢失的处理，西门子也有专门的技术文档，可以通过DCC的编程来实现模拟信号的故障再运行。
