电气火灾监控报警系统组成
时间：2023-03-08来源：佚名
|

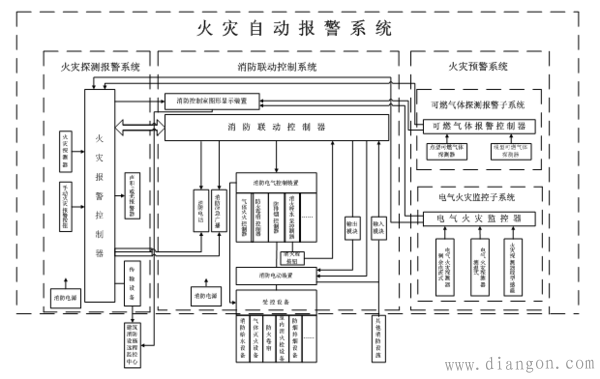

火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。 火灾自动报警系统的组成如图:
火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成，它能及时、准确地探测被保护对象的初起火灾，并做出报警响应，从而使建筑物中的人员有足够的时间在火灾尚未发展蔓延到危害生命安全的程度时疏散至安全地带，是保障人员生命安全的最基本的建筑消防系统。 1.触发器件 在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾探测器是能对火灾参数(如烟、温度、火焰辐射、气体浓度等)响应，并自动产生火灾报警信号的器件。手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件。 2.火灾报警装置 在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其它辅助功能的控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本的一种。火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态；接收、转换、处理火灾探测器输出的报警信号；进行声光报警；指示报警的具体部位及时间；同时执行相应辅助控制等诸多任务。 3.火灾警报装置 在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。它以声、光和音响等方式向报警区域发出火灾警报信号，以警示人们迅速采取安全疏散，以及进行灭火救灾措施。 4.电源 火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。系统电源除为火灾报警控制器供电外，还为与系统相关的消防控制设备等供电。 二、消防联动控制系统 消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。在火灾发生时，联动控制器按设定的控制逻辑准确发出联动控制信号给消防泵、喷淋泵、防火门、防火阀、防排烟阀和通风等消防设备，完成对灭火系统、疏散指示系统、防排烟系统及防火卷帘等其他消防有关设备的控制功能。当消防设备动作后将动作信号反馈给消防控制室并显示，实现对建筑消防设施的状态监视功能，即接收来自消防联动现场设备以及火灾自动报警系统以外的其它系统的火灾信息或其它信息的触发和输入功能。 1.消防联动控制器 消防联动控制器是消防联动控制系统的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备；对于控制逻辑复杂且在消防联动控制器上不便实现直接控制的情况，可通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备，同时接收自动消防系统（设施）动作的反馈信号。 2.消防控制室图形显示装置 消防控制室图形显示装置用于接收并显示保护区域内的火灾探测报警及联动控制系统、消火栓系统、自动灭火系统、防烟排烟系统、防火门及卷帘系统、电梯、消防电源、消防应急照明和疏散指示系统、消防通信等各类消防系统及系统中的各类消防设备（设施）运行的动态信息和消防管理信息，同时还具有信息传输和记录功能。 3.消防电气控制装置 消防电气控制装置的功能是用于控制各类消防电气设备，它一般通过手动或自动的工作方式来控制各类消防泵、防烟排烟风机、电动防火门、电动防火窗、防火卷帘、电动阀等各类电动消防设施的控制装置及双电源互换装置，并将相应设备的工作状态反馈给消防联动控制器进行显示。 4.消防电动装置 消防电动装置的功能是电动消防设施的电气驱动或释放，它是包括电动防火门窗、电动防火阀、电动防烟排烟阀、气体驱动器等电动消防设施的电气驱动或释放装置。 5.消防联动模块 消防联动模块是用于消防联动控制器和其所连接的受控设备或部件之间信号传输的设备，包括输入模块、输出模块和输入输出模块。输入模块的功能是接收受控设备或部件的信号反馈并将信号输入到消防联动控制器中进行显示，输出模块的功能是接收消防联动控制器的输出信号并发送到受控设备或部件，输入输出模块则同时具备输入模块和输出模块的功能。 6.消火栓按钮 消火栓按钮是手动启动消火栓系统的控制按钮。 7.消防应急广播设备 消防应急广播设备由控制和指示装置、声频功率放大器、传声器、扬声器、广播分配装置、电源装置等部分组成, 是在火灾或意外事故发生时通过控制功率放大器和扬声器进行应急广播的设备，它的主要功能是向现场人员通报火灾发生，指挥并引导现场人员疏散。 8.消防电话 消防电话是用于消防控制室与建筑物中各部位之间通话的电话系统。由消防电话总机、消防电话分机、消防电话插孔构成。消防电话是与普通电话分开的专用独立系统，一般采用集中式对讲电话，消防电话的总机设在消防控制室，分机分设在其他各个部位。其中消防电话总机是消防电话的重要组成部分，能够与消防电话分机进行全双工语音通信。消防电话分机设置在建筑物中各关键部位，能够与消防电话总机进行全双工语音通信；消防电话插孔安装在建筑物各处，插上电话手柄就可以和消防电话总机通信。 |
