反相放大器电路原理图解

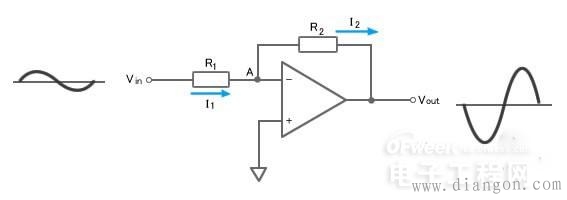

　　图：反相放大器电路

　　如图所示，反相放大器电路具有放大输入信号并反相输出的功能。“反相”的意思是正、负号颠倒。这个放大器应用了负反馈技术。所谓负反馈，即将输出信号的一部分返回到输入，在图所示电路中，象把输出Vout经由R2连接（返回）到反相输入端（－）的连接方法就是负反馈。

　　我们来看一下这个反相放大器电路的工作过程。运算放大器具有以下特点，当输出端不加电源电压时，正相输入端（ ）和反相输入端（－）被认为施加了相同的电压，也就是说可以认为是虚短路。所以，当正相输入端（ ）为0V时，A点的电压也为0V。根据欧姆定律，可以得出经过R1的I1=Vin/R1。

　　另外，运算放大器的输入阻抗极高，反相输入端（－）中基本上没有电流。因此，当I1经由A点流向R2时，I1和I2电流基本相等。由以上条件，对R2使用欧姆定律，则得出Vout=－I1×R2。I1为负是因为I2从电压为0V的点A流出。换一个角度来看，当反相输入端（－）的输入电压上升时，输出会被反相，向负方向大幅度放大。由于这个负方向的输出电压经由R2与反相输入端相连，因此，会使反相输入端（－）的电压上升受阻。反相输入端和正相输入端电压都变为0V，输出电压稳定。

　　那么我们通过这个放大器电路中输入与输出的关系来计算一下增益。增益是Vout和Vin的比，即Vout/Vin=（－I1×R2）/（I1×R1）=－R2/R1。所得增益为－表示波形反相。

　　在这个算公式中需要特别注意的地方是，增益仅由R1和R2电阻比决定。也就是说。我们可以通过改变电阻容易地改变增益。在具有高增益的运算放大器上应用负反馈，通过调整电阻值，就可以得到期望的增益电路。
