绝缘电阻和接地电阻的区别

绝缘电阻是测试电线电缆相间、层间以及中性点之间的绝缘程度，测试数值越高，绝缘性能越好，绝缘电阻的测量可以采用DMG2672电子兆欧表进行测量。
接地电阻

接地电阻是电气设备依靠大地连接成同电位的一种方法，是反应导线或防雷引下线与大地接触的紧密程度，接地电阻值的大小是保证人身安全的一种有效措施，接地电阻的是否合格的测量可以采用DER2571数字接地电阻测试仪进行测量。
绝缘电阻测试原理
当测量绝缘电阻时，把直流电压U加于绝缘物上，此时有一电流随时间做衰减性变化，最后 趋于一个稳定值，通常，这个电流是电容电流、吸收电流和传导电流的总和，电容电流Ic，它的衰减速度很快；吸收电流Iaδc，它比电容电流衰减慢得多；传 导电流Inp，它经很短时间就趋于稳定。
如果绝缘没有受潮并且表面清洁，瞬变电流分量Ic、Iaδc很快衰减为零，仅剩很小的 传导电流Inp通过，因为绝缘电阻与流通电流成反比，绝缘电阻将上升很快，并且稳定在很大的数值上。反之，如果绝缘受了潮，传导电流显著增大，甚至比吸收 电流Iaδc起始值增大更快，瞬变电流成分明显减少，绝缘电阻值表现很低，并且随时间的加长而变化甚微，所以，在绝缘电阻试验中，一般通过吸收比判断绝缘 的受潮情况，而当吸收比大于1.3时，表明绝缘良好，如果吸收比近于1 时，就表明绝缘受了潮。

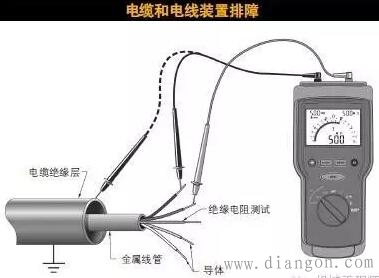

电子兆欧表进行测量适用于电缆、导线、变压器、电机等电气设备。
接地电阻测量仪原理

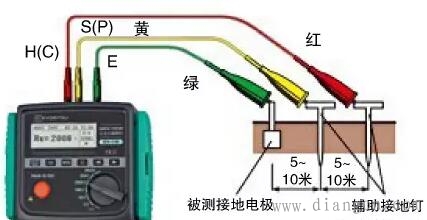

通过被测物的"E" (接地电极) 和 "H(C)" (供电电极)间的交流恒电“I”得到接地电阻值"Rx"，发现"E" (接地电极)和 "S(P)" (测量电极)间的位差"V"。

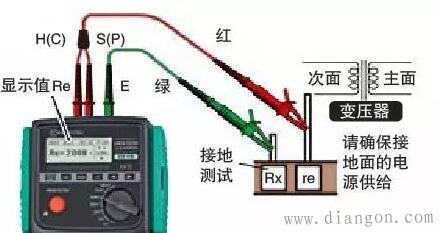

简化测试（2线）

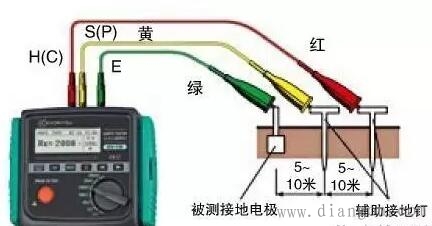

精确测量（3线）

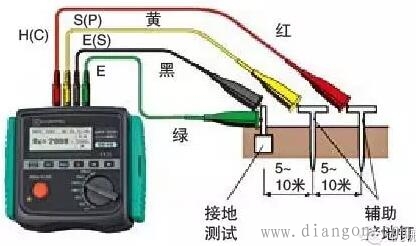

精确测量（4线）
