漏电断路器的结构原理

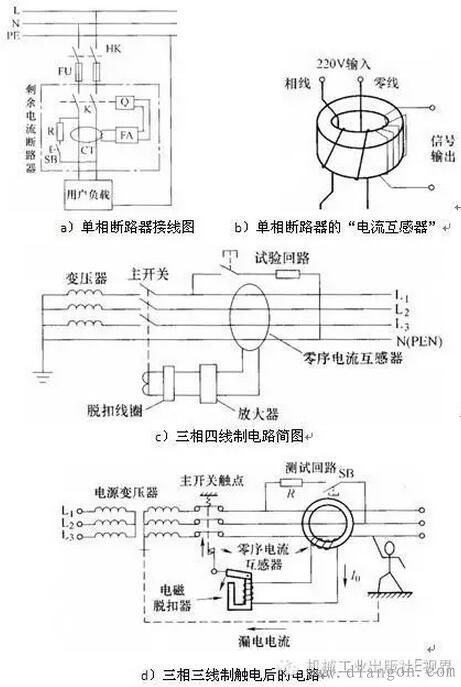

如图所示是几种型式的剩余电流断路器电路原理示意图。从图中可以看出，它们都有一个类似电流互感器的元件。这个“电流互感器”的一次绕组实际上就是供电线路的全部导线，包括所有的相线和中性线，但不包括保护接地线（PE线），它们直接穿过铁心（有些品种是环形线圈）中心孔或绕在铁心上若干圈以后引出到负载端。

线路正常时（即没有漏电故障时），根据电工原理可知，这些导线中流动的电流总和（是相量和，不是绝对值之和）始终为零（口诀“没有漏电和为零”），因此“电流互感器”的铁心中（或环形线圈，下同）不会产生磁通，二次绕组（或环形线圈，下同）也就不会产生感应电流。而当引出断路器之后的电路有漏电故障时（包括某一相对地或中性线对地），有一部分电流因“流失”而不能全部回到电源端，“电流互感器”一次绕组导线中流动的电流相量总和将不为零（口诀“发生漏电和有数”），此时所具有的电流差值被称作“剩余电流”，实际上就是线路的“漏电电流”。此时，“电流互感器”的铁心中将有磁通产生，二次绕组也就会产生感应电流。二次绕组将这一感应电流传送给一个电流放大电路，放大后的“剩余电流”再提供给断路器的跳闸线圈，产生电磁力，当电流足够大并使电磁力足够大时，执行机构就会使断路器跳闸，切断故障线路的电源，避免事故的延续（口诀“电磁感应生磁力。执行机构跳开闸，避免事故再继续”）。
