PLC程序状态调试功能

1．启动程序状态

可以通过在程序编辑器中显示执行语句表、梯形图或功能块图程序时的状态（简称为程序状态），来了解用户程序的执行情况，对程序进行调试。

启动程序状态的过程如下：将经过编译的程序下载到CPU；将CPU切换到RUN或RUN-P模式；打开逻辑块，点击工具条上的按钮，进入在线监控状态。

在运行时测试程序如果出现功能错误或程序错误，可能会对人员或财产造成严重损害。

2．语句表程序状态的显示

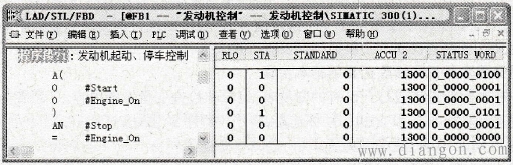

从光标选择的程序段开始监视程序状态。在图1所示的语句表编辑器中，右边窗口显示每条指令执行后的逻辑运算结果( RLO)和状态位STA( Status)、累加器1(STANDARD)、累加器2( ACCU 2)和状态字(STATUS WORD)，以及其他内容。

在菜单命令“选项”→“自定义”打开的对话框的STL选项卡中，选择需要监视的内容。在“LAD/FBD”选项卡可以设置梯形图(LAD)和功能块图(SFB)程序状态的显示方式。

图1 用程序状态监视语句表程序

3．梯形图程序状态的显示

梯形图和功能块图用绿色连续线来表示状态满足，即有“能流”流过，见图2左边较粗较浅的线；用篮色点状细线表示状态不满足，没有能流流过；用黑色连续线表示状态未知。

在程序编辑器中执行菜单命令“选项”→“自定义”，在“LAD/FBD”选项卡中可以改变线型和颜色的设置。

图2 梯形图程序状态的显示

进入程序状态之前，梯形图中的线和元件因为状态未知，全部为黑色。启动程序状态监控后，从梯形图左侧垂直的“电源”线开始的连线均为绿色（见图2），表示有能流从“电源”线流出。有能流流过的处于闭合状态的触点、方框指令、线圈和“导线”均用绿色表示。

如果CALL指令成功地调用了逻辑块，CALL线圈为绿色。如果跳转条件满足，跳转被执行，跳转线圈为绿色。被跳过的程序段的指令没有被执行，这些程序段的梯形图为黑色。

梯形图中加粗的字体显示的参数值是当前值，细体字显示的参数值来自以前的循环，即该程序区在当前扫描循环中未被处理。

4．使用程序状态功能监视数据块

必须使用“数据视图”方式在线查看数据块的内容，在线数值在“实际值”列中显示。程序状态被激活后，不能切换为“声明视图”方式。
