环保气体开关柜典型设计方案

　　图1 一次系统

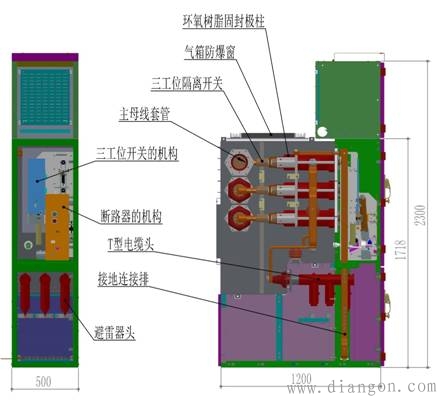

　　图2为环保气体开关柜总体结构。

　　图2 总体结构

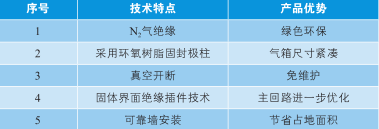

　　表1

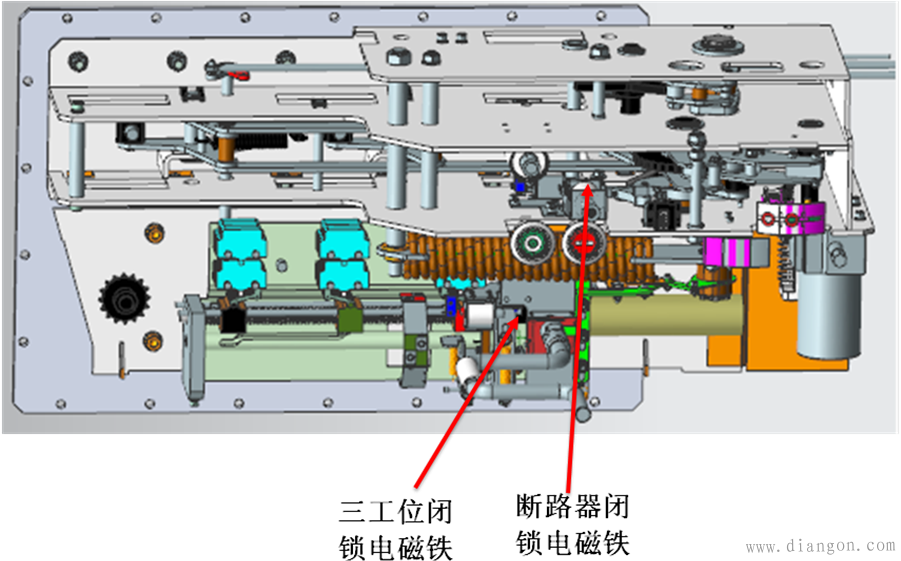

　　图3中为防误操作和连锁结构。

　　(1)断路器合闸后，三工位开关不能够操作(包括电动和手动);三工位开关才能够操作(包括电动和手动);

　　(2)插入操作手柄后三工位机构不能够电动操作(使用离合器断开)，断路器不能够合闸操作(包括电动和手动);

　　(3)三工位隔离开关没到位，断路器不能够合闸操作(包括电动和手动);

　　(4)三工位隔离开关在隔离合、隔离分位置时断路器均可以分合闸操作;在接地位置时断路器可以合闸操作，但只有在合上电缆室门后断路器才能够进行分闸操作;

　　(5)三工位隔离开关如不在上述三个位置时，断路器不能够进行合闸操作(包括电动和手动);

　　(6)手动操作三工位隔离开关，到工位时不能够继续转动(或要手动解锁后才能够进行下一步操作);电动操作则不须要手动解锁;

　　(7)三工位开关在接地位置同时断路器在合闸位置才可以打开电缆室门;只有合上电缆室门后才能进行分断路器操作和分接地开关操作。

　　图3 防误操作和连锁
