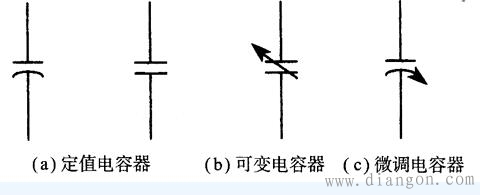

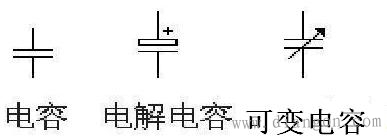

　　图（a）显示了在电路中代表定值电容器的图形符号。两种类型都是通常使用的。在某些种类的电容器中，图中左边的曲线通常代表外极板（也就是靠近外包装的那一端）。这一端在靠近与极板相连的导线处通常用彩色条纹标识。

　　图（b）显示的是可变电容器的符号。它们是在定值电容器的基础上增加一个穿过极板的箭头。小的微调电容器通常用左边的符号代表。箭头指示出了可变极板。
