闪变一般是指灯光照度不稳定造成的视感，是衡量电能质量的重要指标之一。国家对闪变限值提出了明确的要求，电能质量分析仪是对电能质量检测的标准测试设备，电能质量分析仪能否准确测量电网的闪变特征值非常重要。下面本文根据相关国家标准对如何检定电能质量分析仪的闪变测量误差进行介绍。
一、闪变测量误差检定点选取
检定电压闪变值的电压选定一般为230V(50Hz)，特殊测量要求可选其他标准电压。对闪变进行检定时采用方波调制，对于短时间内闪变值为1时，电压变动频率、变动频度及变动量采用下表所示设置。

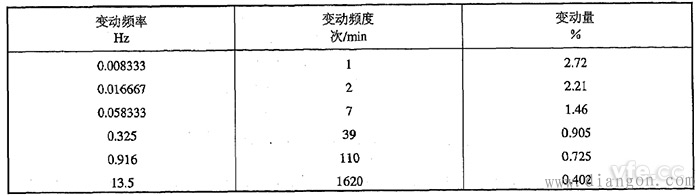

图示：方波电压变动设置
而对于短时间闪变值为3时，电压变动频率分别选取0.58333Hz和0.916Hz，变动频度按照上表中对应数据进行设置时，变动设置表中的数据应当变为原值的三倍;长时间闪变值为1时，电压变动频率选取0.916Hz，变动频度及变动量按照上表中的数据进行设置。
对于多通道的电能质量检测分析仪来说每个通道都进行检定，检定点可以与单通道被检设备一直。根据标准要求，电能质量分析仪闪变测量误差不能大于5%。
二、闪变测量误差检定方法
1.标准源法

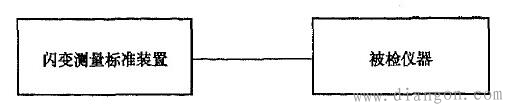

图1：标准源法闪变值检定示意图
采用标准源法进行闪变检定时按照上图1所示连接设备，按照选定的电压值设置闪变标准测量的方波电压变动频度和变动量，并输出波动电压，得到闪变标准值Psts(PIts)，10min后由被检仪器得到短时闪变示值PstX，2h后得到长时间闪变示值PItX。
完成测试后读取并记录Psts、PstX、Pits和PItX。按照下式1 计算被检电能质量分析仪的短时间闪变示值的相对误差：
……1
式中：
rst——被检仪器短时间闪变示值相对误差，%；
PstX——被检仪器短时间闪变示值，无量纲；
Psts——短时间闪变标准值，无量纲。
按照下式2计算被检电能质量分析仪长时间闪变示值的相对误差：
……2
式中：
rIt——被检仪器长时间闪变示值相对误差，%；
PItX——被检仪器长时间闪变示值，无量纲；
PIts——长时间闪变标准值，无量纲。
2.标准仪器法

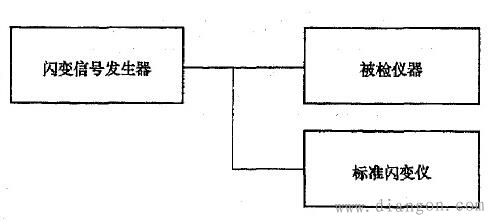

图2：标准仪器法闪变值检定示意图
按照上图所示搭建检测系统，按照选定的电压值和方波电压变动频率、变动频度及变动量设置闪变信号发生器的输出，10min后从标准闪变仪可以得到短时间闪变标准值Psts，从被检电能质量分析仪得到短时闪变值PstX。
2h后从标准闪变仪得到长时间闪变标准值PIts，从被检仪器得到短时间闪变值PItX。试验完成后读取并记录设备的示值Psts、PstX、PIts和PItX。按照下式3、4计算被检电能质量分析仪的短时闪变示值相对误差和长时间闪变示值相对误差。
……3
式中：
rst——被检电能质量分析仪短时间闪变示值相对误差，%；
PstX——被检电能质量分析仪短时间闪变示值，无量纲；
Psts——标准闪变仪读取的短时间闪变标准值，无量纲。
……4
式中：
rIt——被检电能质量分析仪长时间闪变示值相对误差，%；
PItX——被检电能质量分析仪长时间变边示值，无量纲；
PIts——标准闪变仪读取的长时间闪变标准值，无量纲。
