电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离，即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。而爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。电气间隙和爬电距离是绝缘保护的两个重要指标参数。调速电气传动系统的电气间隙和爬电距离的测量应当按照下图1~14中的示例进行。
1.电气间隙和爬电距离测量示例1
条件：所考虑的路径包括一个宽度小于Xmm、深度任意的平行、幅散或幅合侧面槽。
规则：爬电距离和电气间隙应当按图所示横跨槽上直接测量。
图示1：电气间隙和爬电距离测量示例1
2.电气间隙和爬电距离测量示例2
条件：所考虑的路径包括一个宽度等于或大于Xmm、深度任意的平行或幅散侧面槽。
规则：电气间隙为“视线”距离。爬电距离路径沿槽的轮廓而行。

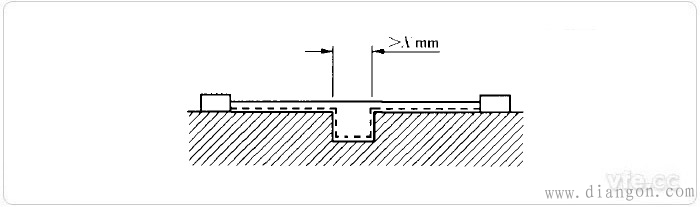

图示2：电气间隙和爬电距离测量示例2

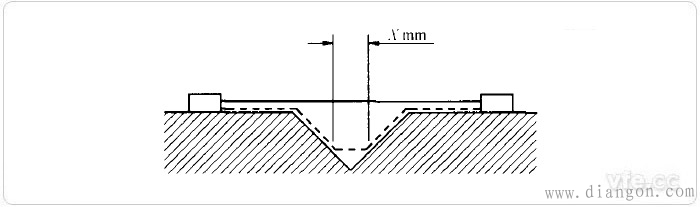

3.电气间隙和爬电距离测量示例3
条件：所考虑的路径包括一个宽度大于Xmm的V形槽。
规则：电气间隙为“视线”距离。爬电距离路径沿槽的轮廓而行，但在槽的底部按Xmm连线“短路”。

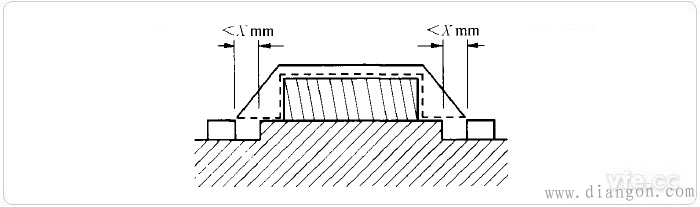

图示3：电气间隙和爬电距离测量示例3
4.电气间隙和爬电距离测量示例4
条件：所考虑的路径包括一个拱肋。
规则：电气间隙为越过拱肋顶部的最短空气路径。爬电距离路径沿槽的轮廓而行。

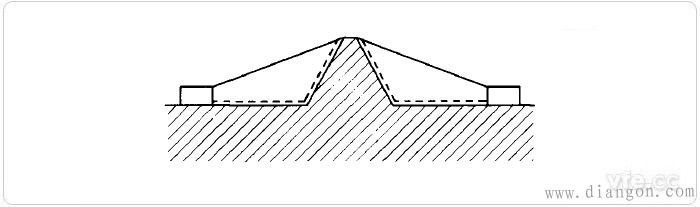

图示4：电气间隙和爬电距离测量示例4

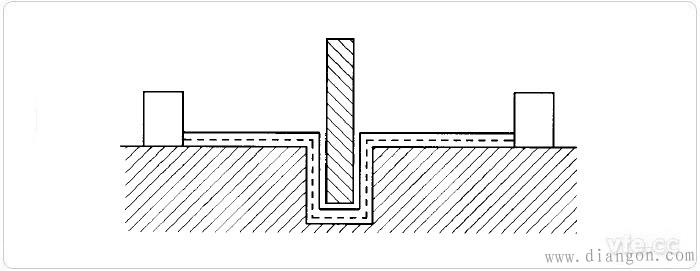

5.电气间隙和爬电距离测量示例5
条件：所考虑的路径包括一个胶合接头，在接头的两侧各有一个宽度小于Xmm的槽。
规则：电气间隙为越过接头顶部的最短空气路径。爬电距离为横跨两个槽直接测量的距离加上接头轮廓线长度。

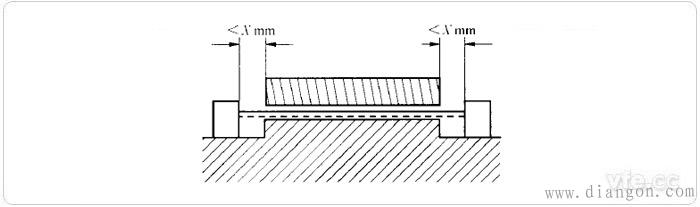

图示5：电气间隙和爬电距离测量示例5

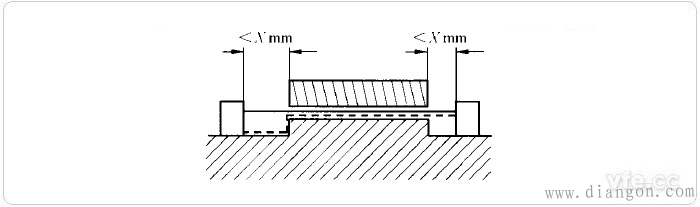

6.电气间隙和爬电距离测量示例6
条件：所考虑的路径包括一个胶合接头，在接头的两侧各有一个宽度小于Xmm的槽。
规则：电气间隙和电气间隙路径为图中所示的“视线”距离。
图示6：电气间隙和爬电距离测量示例6
7.电气间隙和爬电距离测量示例7
条件：所考虑的路径包括一个未胶合接头，在接头的两侧各有一个宽度等于或大于Xmm的槽。
规则：电气间隙为“视线”距离。爬电距离路径沿槽的轮廓而行。

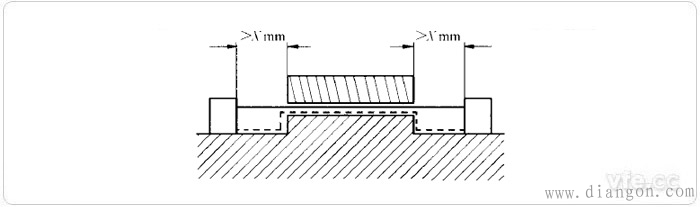

图示7：电气间隙和爬电距离测量示例7
8.电气间隙和爬电距离测量示例8
条件：所考虑的路径包括一个未胶合接头，在接头的一侧有一个宽度小于Xmm的槽，在另一侧有一个宽度等于或大于Xmm的槽。
规则：电气间隙和爬电距离路径如下图所示。
图示8：电气间隙和爬电距离测量示例8
9.电气间隙和爬电距离测量示例9
条件：所考虑的路径包括一个未胶合障碍物。障碍物下方的路径小于障碍物上方的路径。
规则：电气间隙和爬电距离路径沿障碍物下方的轮廓而行。
图示9：电气间隙和爬电距离测量示例9

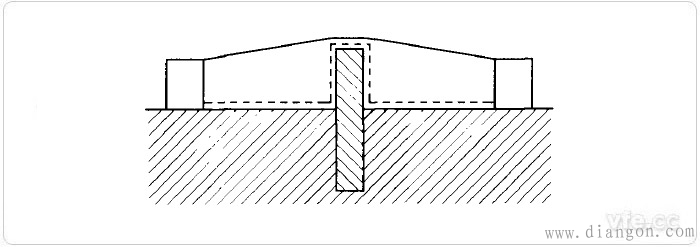

10.电气间隙和爬电距离测量示例10
条件：所考虑的路径包括一个未胶合的障碍物。障碍物上方的路径小于障碍物下方的路径。
规则：电气间隙为越过障碍物顶部的最短空气路径。爬电距离路径沿障碍物的轮廓而行。
图示10：电气间隙和爬电距离测量示例10

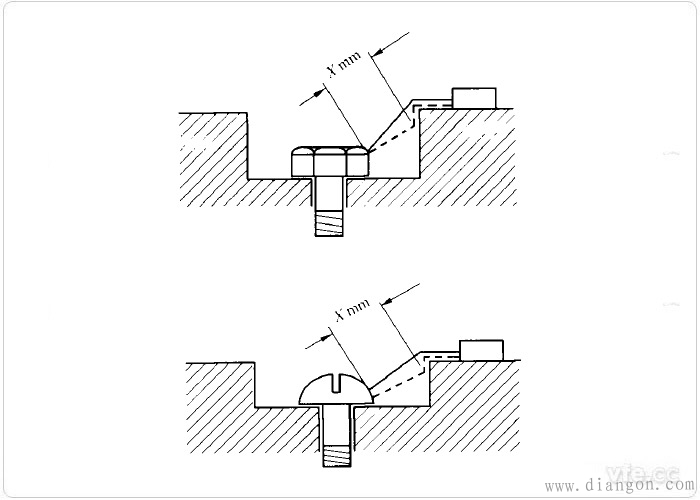

11.电气间隙和爬电距离测量示例11
条件：所考虑的路径包括一个在螺钉头与凹槽壁之间宽度等于或大于Xmm的间隙。
规则：电气间隙为贯穿这个间隙和越过顶部表面的最短空气路径。爬电距离路径沿表面轮廓而行。

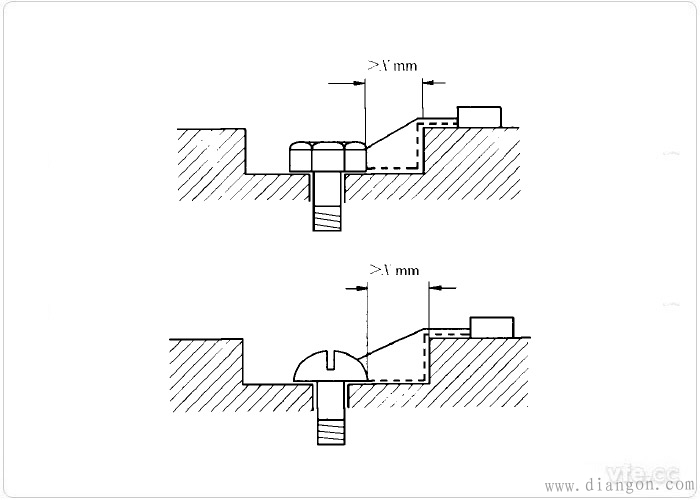

图示11：电气间隙和爬电距离测量示例11
12.电气间隙和爬电距离测量示例12
条件：所考虑的路径包括一个在螺钉头与凹槽壁之间宽度小于Xmm的间隙。
规则：电气间隙为贯穿这个间隙和越过顶部表面的最短空气路径。爬电距离路径沿表面轮廓而行，但在凹槽的地步按Xmm连线“短路”。
图示12：电气间隙和爬电距离测量示例12

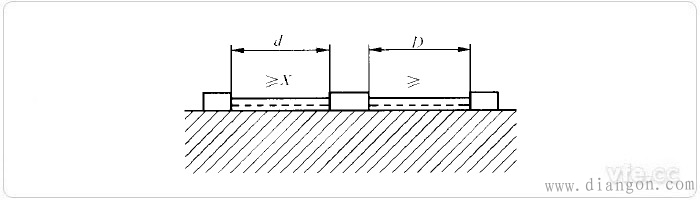

13.电气间隙和爬电距离测量示例13
条件：所考虑的路径包括一个隔离的导电材料部分。
规则：电气间隙和爬电距离路径为d D。
图示13：电气间隙和爬电距离测量示例13

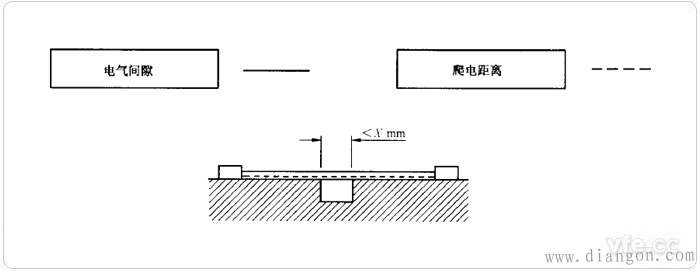

14.电气间隙和爬电距离测量示例14
条件：所考虑的路径包括一个胶合接头，在接头的两侧各有一个宽度小于Xmm的槽。
规则：电气间隙和电气间隙路径为图中所示的“视线”距离。

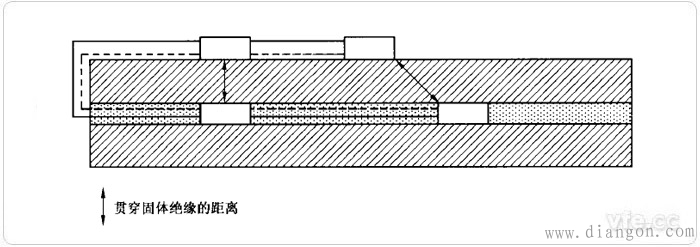

图示14：电气间隙和爬电距离测量示例14
