主从JK触发器的逻辑图及逻辑符号_JK触发器电路结构及工作原理

(1)电路结构。JK触发器的逻辑图，如图1 (a)所示。由图可见，是将主从RS触发器和Q端的状态引回到两个输入端，形成JK触发器的信号输入端，分别称为J端和K端。JK触发器的逻辑符号，如图1 (b)所示。

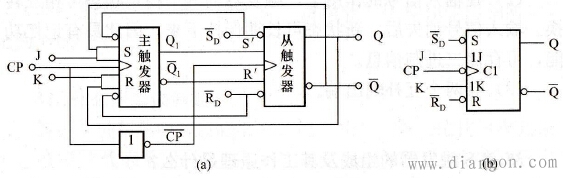

图1 主从JK触发器的逻辑图及逻辑符号

(a)逻辑图；(b)逻辑符号

(2)工作原理。由逻辑图分析，JK触发器的触发特点，可用表1说明。

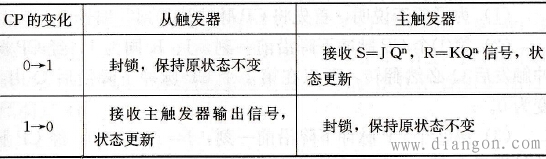

表1 主从JK触发器触发特点

可见，主从式JK触发器也是CP的下降沿触发。根据JK触发器的触发特点，可知：

当CP=1时，主触发器工作，有

当CP=0时，从触发器打开，则有

亦即：

该式为JK触发器的特性方程。
