ACS800-04M-0170-3 P901变频器拆机维修杂记

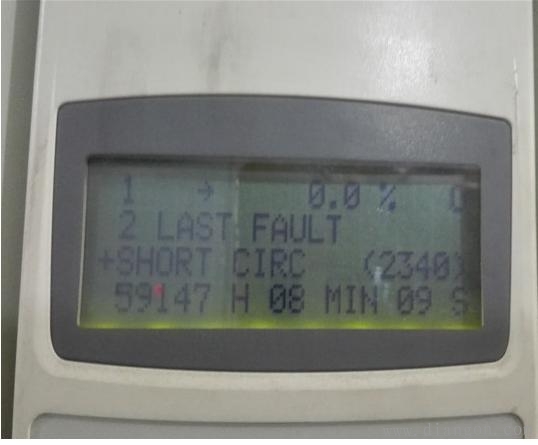

话说前天早会得到消息一台泵的变频器运行一小时就跳停，好久没折腾过变频器了，咋能错过这样的机会呢？带上手机带上电笔带上纸出发，赶紧去现场瞧一瞧，走到配电室门口，遇见一工程师出来，他说已经正常，不过我还是进去瞧一瞧，走进变频器身边，一电工正在紧固变频器的外壳，然后我看看变频器操作面板，然后发现----居然再次跳停了，查看故障记录，此时面板画面如下：

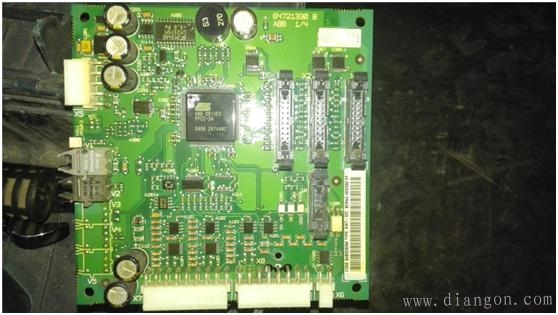

早会说的2340短路故障再现，因为连续多次出现故障，已经怀疑下面的这个板子出问题，去的时候他们引进更换过下面的板子了，还有问题，莫非是来真的？

生产很紧张，他们安排扛了台刚刚修好的变频器来了，直接更换，期间顺便拍照记录一下各个部件：

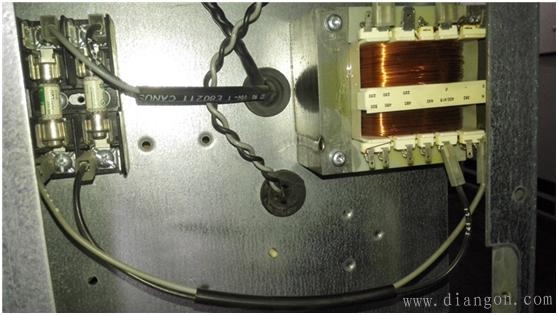

一、输入电源是有检测的，A相、B相取电源后经过保险到变压器，此变压器380输入，230V输出：

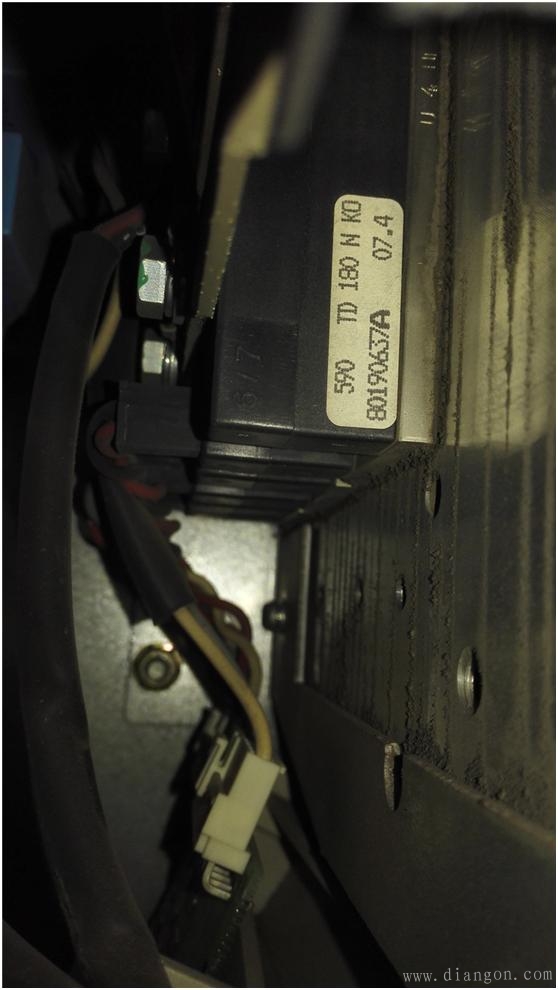

二、整流单元：整流单元并非是二极管整流，而是半控桥控的：

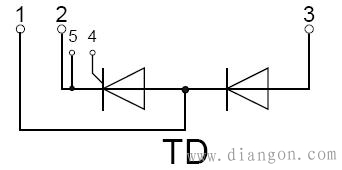

根据这个图片型号，上网查得整流单元的原理图如下：

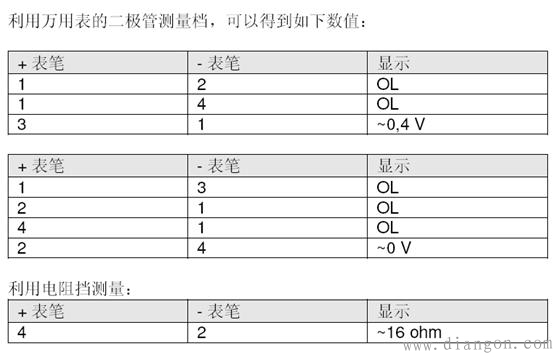

测试方法及判断好坏的方法如下：

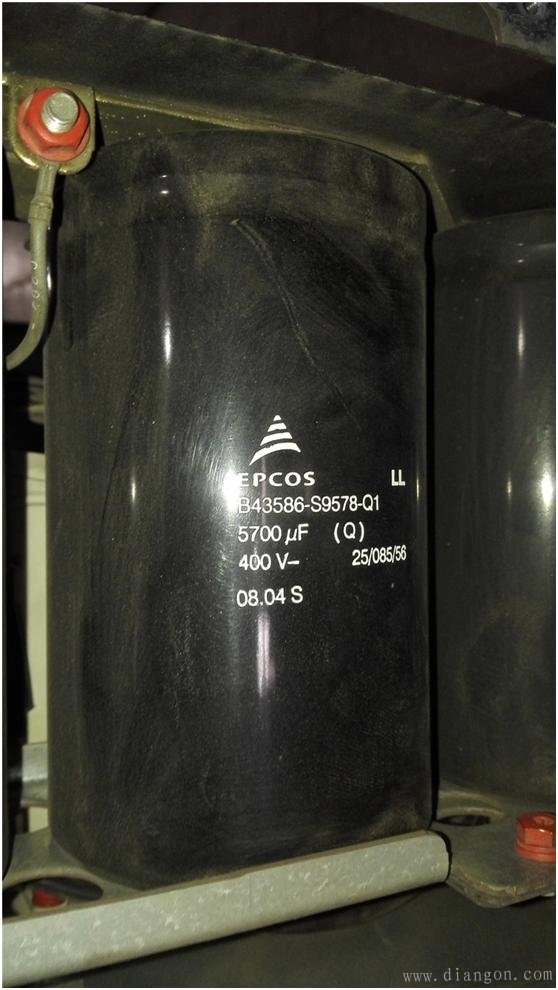

三、滤波电容：数量4个，这个不需要解释，看图即可：

四、电流互感器：三个，我一直很怀疑是不是这个坏了才引起2340故障的，不过时间紧，没来的及检查，不是这个互感器故障，就是IGBT问题了，这个也是经常出现问题的

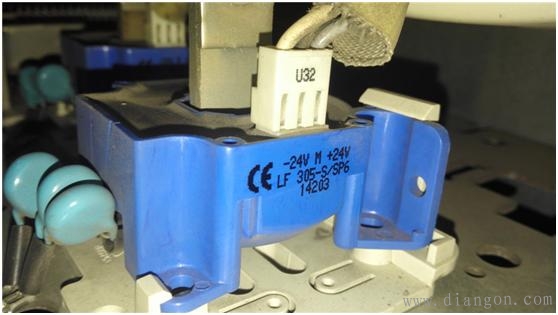

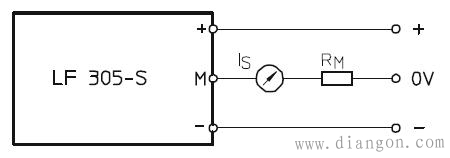

互感器电路及参数图：
