校验低压单相电能表准确度的方法

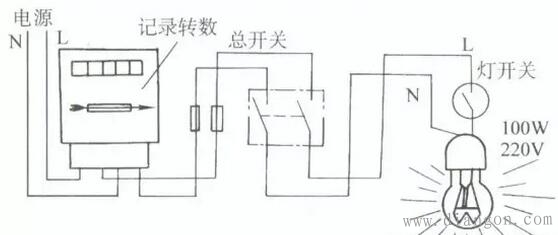

图1 检验电路

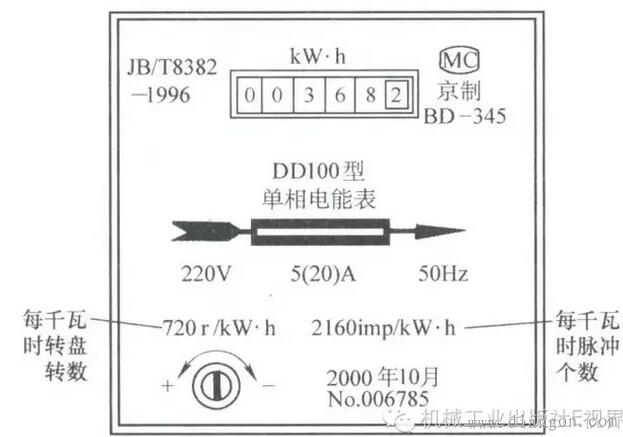

图2 电能表（机电混合预付费型）表盘
被测电能表的输出端只接一只100W的白炽灯。合上电源后，用比较准确的表记录电能表转盘转过n转所用的时间t（单位为s）。然后用下式求出试验状态下，折算到负荷为1kW，使用1h的转盘转过的转数N[单位为r/（kW•h）]，该数值应接近表盘标出的1 kW•h转数NB[单位为r/（kW•h）]。
N=（n/t）×36000 （1）
在实际校验时，也可使用其他瓦数的白炽灯或电炉等。计量时间越长，最后的计算结果就越准确。若使用的电器额定功率不是100W，而是任意的其他数值P（单位为W），则按上述方法进行试验时，需将式（1）改成如下计算式：
N=(3600/t)·(1000/P)n=(n/tP) ×3.6×106 （2）
上述试验得到的数值可能因所用灯泡的实际功率与标定功率（100W）及电源电压与额定值（220V）有差异，而与计算用电量相比有一定偏差。若能实测电压，设实测值为U（单位为V），则可对测量值进行电压修正，得出更加准确的结果。加入电压修正后的计算公式如下：
N=(3600/t)·(1000/P)n·(220/U)2 （3）
如有条件，用钳形电流表量出负载的电流I（单位为A）和电压值U（单位为V），并用式P=IU/1000计算出负载的实际功率P（单位为kW），和电能表显示的用电量来比较，则可得到更准确的结果。
