信号源输入阻抗可预估失配程度

知道信号源，即信号源端匹配的输入阻抗不仅对确认规范而言十分重要，亦可让使用者预估其应用中失配的不确定度。VSWR或输入回流损失测量技术通常用于连接「Leveling」准位来源的被动式装置，将有窒碍难行之处并产生错误的结果，且进行此工作时，难以有实验室能为产生器以符合标准的方式进行信号源端匹配(Source Match)测量，且鲜少有制造商会在自身的文献中记载方法。如图1所示，此架构选择的方法为输入回流损失电桥。

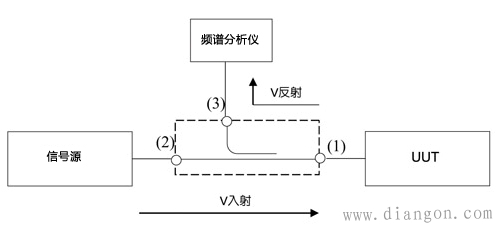

图1 信号源VSWR测量架构

信号发生器从UUT输出频率，以约莫10Hz的少许固定频率偏移插入信号。UUT输出与反射信号将以10Hz的比率加减，此信号以设为「零跨距(Zero Span)」模式的频谱分析仪侦测，并使用指针测量最大与最小振幅差异及时间，参考电平亦以UUT取代开路与短路测量，并计算电压反射系数与VSWR。
AM与FM的精准度目标为高于0.1%，且失真小于0.05%(-66dB)，然而传统测量方式却难以达成此目标，但可使用配备测量解调器的频谱分析仪进行测量，解调器采用数字信号处理，以数字化IF资料的方式，从取得的资料获取所需的信号特性(图2)。

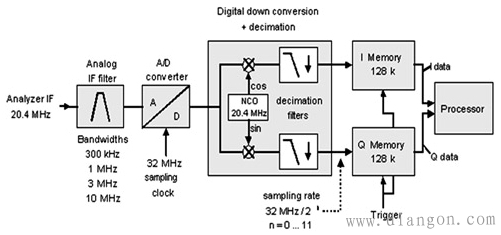

图2 频谱分析仪信号处理

为何须为AM与FM测量调变率、调变深度/ 偏移及失真，如进行失真测量时，即可设定解调器显示信号的音频频谱，且使用总谐波失真(THD)测量算法判定所需带宽中出现的总谐波含量。先不论FM偏移测量的贝索零值(Bessel Null)技术，分析频谱分析仪与测量解调器中的固有误差来源后发现，应取得极为准确的调变测量值，否则技术人员也无法找出可提供够低的追溯不确定度的方法或其他实验室，以完整评估潜在的性能。
