保护用电流互感器选用原则

保护用电流互感器是指在在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统安全的电流互感器。它与测量用电流互感器工作原理一样，但是应用完全不同。那么选用保护用电流互感器有哪些需要注意的原则。
一、保护用电流互感器的一般原则
　　保护用电流互感器的性能应满足继电保护正确动作的要求，首先应保证在稳态对称短路电流下的误差不超过规定值。对于短路电流非周期分量和互感器剩磁的暂态影响，应根据所在系统暂态问题的严重程度、所接保护装置的特性、暂态饱和可能引起的后果和运行经验等因素来合理考虑。如果保护装置具有减缓电流互感器饱和的影响功能，则可按保护装置的特点来选择适当的电流互感器。具体原则如下：
　　1、保护用电流互感器应选具有适当特征和参数的互感器，同一组差功动保护不应同时使用P级和TP级电流瓦感器；
　　2、当对剩磁有要求时，220kV及以下电流互感器可采用PR级电流互感器；
　　3、对P级电流互感器准确限值不适应的特殊场合，宜采用PX 级电流互感器；
　　4、TPY级电流互感器不宜用于断路器失灵保护；
　　5、TPX级电流互感器不宜用于线路重合闸；
　　6、TPZ级电流互感器不宜用于主设备保护和断路器失灵保护。
二、保护用电流互感器额定参数选择原则
　　1、变压器差动保护回路用电流互感器额定一次电流选择宜使各侧互感器的二次电流基本平衡；
　　2、大型发电机组高压厂用变压器保护用电流互感器额定一次电流选择应使互感器二次电流在正常和短路情况下，满足保护装置的整定选择性和准确性要求；
　　3、母线差动保护用各回路电流互感器宜选择相同变比，当小负荷回路电流互感器采用不同变比时，可与制造商协商确定最小变比；
　　4、对于在正常情况下一次电流为零的电流互感器，应根据实际应用情况、不平衡电流的实测值或经验数据，并考虑保护灵敏系数及互感器的误差限值和功、热稳定等因素，选择适当的额定一次电流；
　　5、对中性点非有效接地系统的接地保护用电流互感器，可根据具体情况采用由专用电缆式或母线式零序电流互感器。互感器应按保证保护装置动作灵敏系数来选择互感器变比及有关参数。
三、保护用电流互感器二次参数选择原则
　　1、P级电流互感器额定输出值宜根据实际计算负荷值，特殊情况下，可选择高于 规定最大额定值的数值。
　　2、TPX级、TPY级和TPZ级电流互感器额定电阻性负荷宜根据实际计算负荷值。
四、保护用电流互感器准确级及误差限值选择原则
　　P 级及 PR 级电流互感器准确级以在额定准确限值一次电流下的最大允许复合误差百分数标称，标准准确级宜采用 5P、10P、5PR 和 10PR。P 级及 PR 级电流互感器在额定频率及额定负荷下，比值差、相位差和复合误差不应超过下表所列限值。

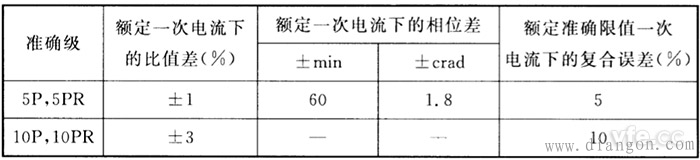

P级及PR级电流互感器误差限值
　　保护用电流互感器准确级的其他选择原则
　　1、PR 级电流互感器剩磁系数应小于10%；
　　2、发电机和变压器主回路、220kV 及以上电压线路宜采用5P或5PR级电流互感器；
　　3、P级及PR级保护用电流互感器应满足复合误差要求， 确限值系数可取5、10、15、20、30和40。
