带指示灯的电动机起动停止电路

时间：2023-03-08来源：佚名

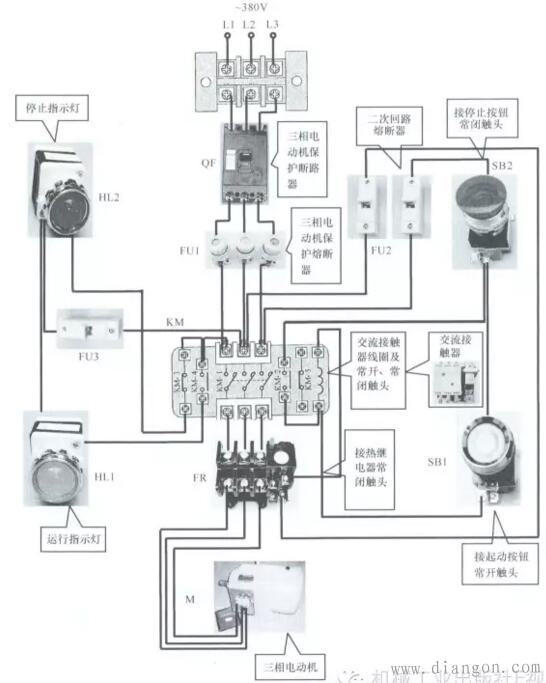

带指示灯的电动机起动停止线路在工作生产中是最常见的一种控制电路，它具有单方向控制电动机起停，并有自锁、短路保护和过载动作保护作用。带指示灯的电动机起动停止线路如图所示。其中，图1所示为带指示灯的电动机起动停止线路图，图2所示为实物连接图，对初学电工或从事电气配电线路的电工朋友来说，可按图索骥，按照图中文字说明，一步一步的去连接，就能连接成电工最常用、最实用的电动机控制电路。这为初学电工朋友的安装配电设备与维修配电设备提供了很好的模板和直观明了的实际电路。

带指示灯的电动机起动停止电路

带指示灯的电动机起动停止电路
图 带指示灯的电动机起动停止电路
工作原理是当起动电动机时，合上电源开关QF，按下起动按钮SB1，接触器KM线圈得电，KM主触头闭合，使电动机M运转；松开SB1，由于接触器KM常开辅助触头闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按下SB2，接触器KM线圈断电，KM主触头断开，电动机M停转。
