电缆故障测试仪是维护种电缆的重要工具，它能够迅速地找准故障点并及时排除故障，确保电缆线路的正常运行， 保证有线通信和电力输送的畅通。目前市场上常用的电缆故障测试仪多属于智能型，其工作原理及组成介绍如下：
1、电缆故障测试仪的基本原理
根据故障的探测原理，当仪器处于闪络触发方式时，故障点瞬时击穿放电所形成的闪络回波是随机的单次瞬态波形，因此测试仪器应具备存储示波器的功能，可捕获和显示单次瞬态波形。HT-TC电缆故障测试仪采用数字存储技术，利用高速A/D转换器采样，将输入的瞬态模拟信号实时地转换成数字信号，存储在高速存储器中，经CPU微处理器处理后，送至LCD显示控制电路，变为时序点阵信息，于是在LCD屏幕上显示当前采样的波形参数。
当仪器处于脉冲触发方式时，仪器按一定周期发出探测脉冲加入被测电缆和输入电路，即时启动A/D工作，其采样、存储、处理和显示与前述过程相同。LCD显示屏上应有反射回波。
2、电缆故障测试仪的组成

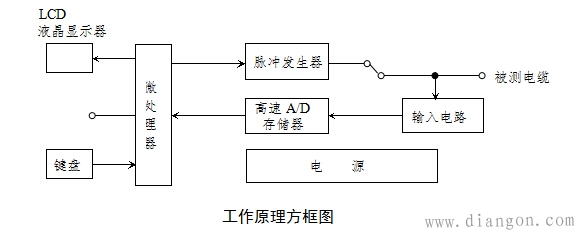

电缆故障测试仪是以微处理器为核心，控制信号的发射、接收及数字化处理过程。仪器的工作原理方框图如图所示。
微处理器完成的数字处理任务包括：数据的采集、储存、数字滤波、光标移动、距离计算、图形比较、图像的比例扩展，直到送LCD显示。也可根据需要由通讯口与PC机通讯。
脉冲发生器是根据微处理器送来的编码信号，自动形成一定宽度的逻辑脉冲。此脉冲经发射电路转换成高幅值的发射脉冲，送至被测电缆上。
高速A/D发生器是将被测电缆上返回的信号经输入电路送高速A/D采样电路转换成数字信号，最后送微处理器进行处理。
键盘是人机对话的窗口，操作人员可根据测试需要通过键盘将命令输入给计算机，然后由计算机控制仪器完成某一测试功能。
智能电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。本仪器采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。
电缆故障测试仪可测试35KV以下各种型号不同电压等级的铜、铝芯电力电缆和市话电缆的各种故障。常见的油侵纸电缆、交联乙烯电缆、不滴流电缆和塑料电缆四种常用电力电缆的电波传播速度已经在仪器中预置，一些特殊电缆的电波传播速度可在现场利用键盘临时预置，电缆长度及故障距离无须人工换算，由仪器自动换算并显示故障距离。
主要特点
1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置。
2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
8、具有打印功能。将测试的结果打印存档。
应用范围及用途
此电缆故障检测仪可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。
