少油断路器结构

落地式结构适用于额定电流和额定开断电流较大的少油断路器，例如电压等级较高的户外式少油断路器大都采用落地式结构。图1所示即为110kV电压等级使用的落地式少油断路器结构示意图，每相为一柱，一个机构操动三相。每相断路器由两个结构完全相同的灭弧室串联(每个灭弧室的工作电压为63kV)对称地布置成“V”型，中间是机构箱。机构箱与灭弧室安放在支持绝缘子上，支持绝缘子内装有提升杆，提升杆的上下运动，通过机构箱中的直线运动机构，带动两个灭弧室内的动触头完成分、合闸操作。这种结构的特点是零部件通用性强，生产维修比较方便，灭弧室研制工作量小，便于向更高电压等级发展，只要增加对地绝缘的支持绝缘子数和串联的灭弧单元个数，就可把断路器的额定电压提高。这种把相同形式的灭弧室（每个灭弧室为一个断口）串联的结构，称为多断口串联的积木式结构，如图2所示。

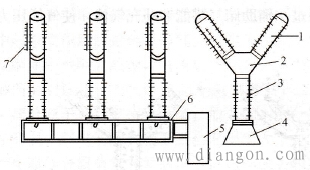

图1 110kV电压等级使用的落地式少油断路器结构示意图

1-灭弧室；2-机构箱；3-支持绝缘子；4-底架；5-操动机构；6-水平拉杆；7-均压电容

图2 断路器的积木式结构示意图

1-通用灭弧单元；2-均压电容；3-机构箱；4-支持绝缘子

对多断口断路器，为了使每个灭弧室在开断位置时的电压及开断过程中的恢复电压分配均匀，要对每个断口并联一个容量较大的电容。当断路器向更高电压等级发展时，串联灭弧室太多，不仅均压问题不好解决，而且安装调试也带来很多困难。为了减少串联灭弧室的数量，应设法提高每个灭弧室的工作电压。如每个灭弧室的工作电压为63，220kV的SW6系列少油断路器每相需要四个这样的灭弧室串联，每个灭弧室的工作电压为126，220kV的SW7系列少油断路器每相只需要两个这样的灭弧室串联。灭弧室的电压提高后，对触头的分、合闸速度、断路器的机械性能等提出了更高的要求。一般高电压等级的少油断路器的结构细而高，稳定性较差。
