电源浪涌防雷保护器（电涌保护器）一般是并联（信号类多数为串联）在线路中，当线路有过电压出现的时候电涌保护器在极其短的瞬间迅速导通将过电流导入大地，以保护设备的安全！安装的时候要注意安装的电涌保护器要与被保护的线路或者系统参数（工作电压、线路的配电制式、线路阻抗等等）相匹配，电涌保护器的通流量、电压保护水平、等参数要符合规范要求！
不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。废话不多说，直接上图。 单

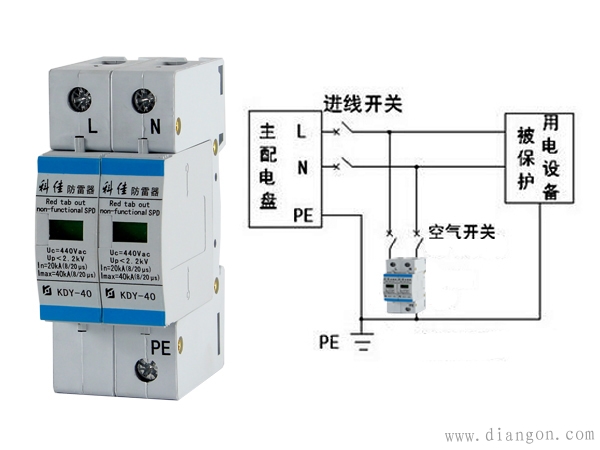

图1是单相系统中浪涌保护器的接线图，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。

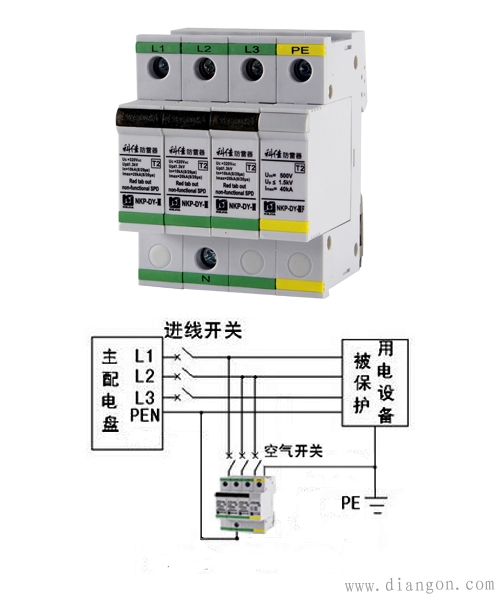

图2是TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。设备外露导电部分的接地与电源系统的接地电气上无关的系统。3P 1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。

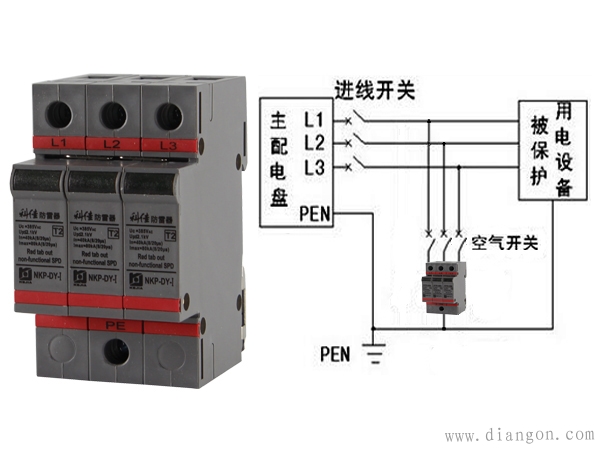

图３是TN-C系统中浪涌保护器的接线图，TN-C系统是干线部分保护零线与工作零线完全共用的系统，适用于无爆炸危险和安全条件较好较好的场所。3P浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。

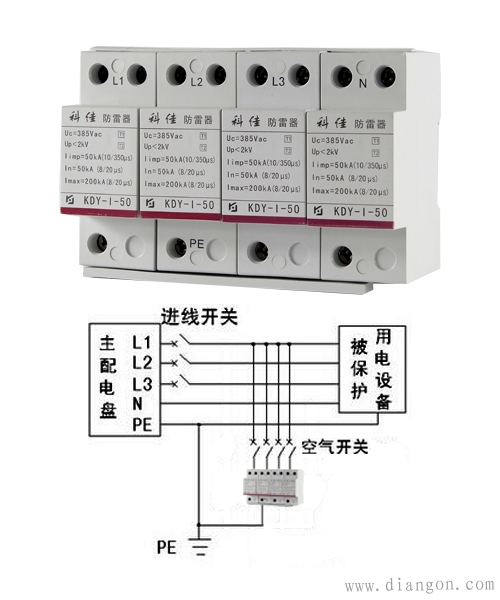

图4是TN-S系统中浪涌保护器的接线图，TN-S系统是具有作用保护零线，即保护零线与工作零线完全分开的系统,适用于危险性较大或安全要求较高的场所。4P浪涌保护器都是以此为标准设计的，三相五线，上面三个L口分别连接三条火线，右侧的N口接零线，下面的ＰＥ口接地线。
