现场仪表接地连接方法

1、对于现场仪表电缆槽、仪表电缆保护管以及36V以上的仪表外壳的保护接地，应每隔30m用接地连接线与就近已接地的金属构件相联，并应保证其接地的可靠性及电气的连续性。不得利用 储存、输送可燃性介质的金属设备、管道以及与之相关的金属构件进行接地。
条文说明
为了保证电缆槽(架)及仪表电缆保护管电气的连续性，在它们的交接处宜采用跨接线连接。在接地连线和跨接线的金属连接面宜涂导电膏。

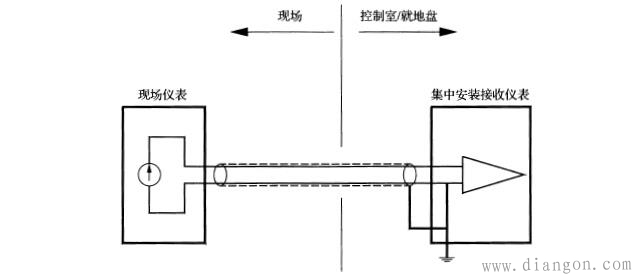

2、现场仪表的工作接地一般应在控制室侧接地（见图1）。
条文说明：每一个仪表信号回路应只有一个接地点。

图1 信号回路在集中安装仪表侧接地时的工作接地方法

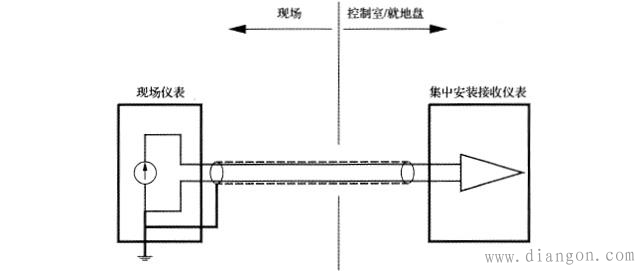

3、对于要求或需要在现场接地的现场仪表，应在现场侧接地（见图2）。
条文说明：接地型热电偶、pH计及电磁流量计等仪表只能在现场接地。

图2 信号回路在现场仪表侧接地时的工作接地方法

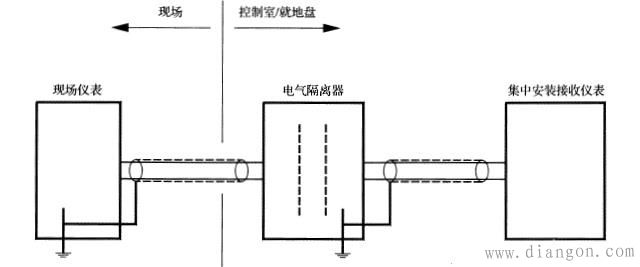

4、现场仪表要求或需要在现场接地，同时又要将控制室接受仪表在控制室侧撞地的，应将两个接地点作电气隔离（见图3）。

图3 信号回路在集中安装仪表和现场仪表两侧罔时接地时的工作接地方法

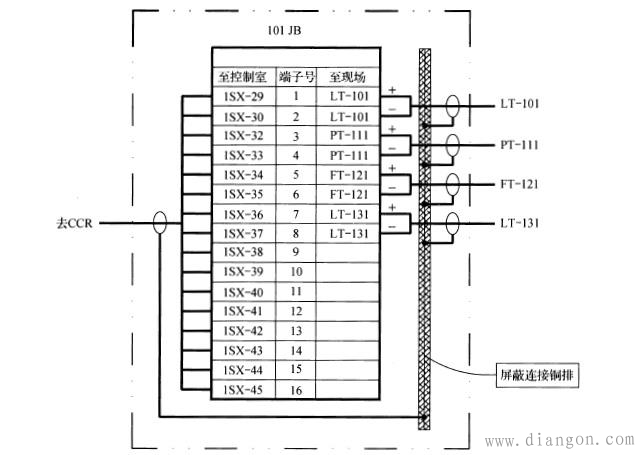

5、现场仪表接线箱两侧的电缆的屏蔽层应在箱内跨接。现场仪表接线箱内的多芯电缆备用芯宜在箱内做端子连接（见图4）。

图4 现场接线箱两侧的电缆的屏蔽层连接举例
