兆欧表摇表的使用方法

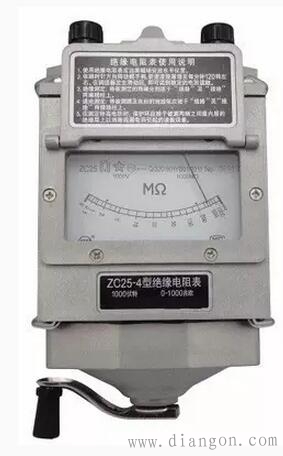

手摇式兆欧表

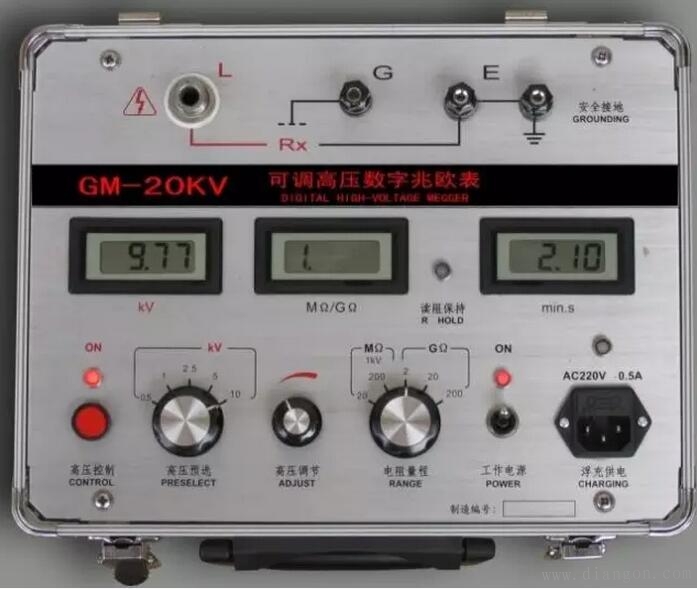

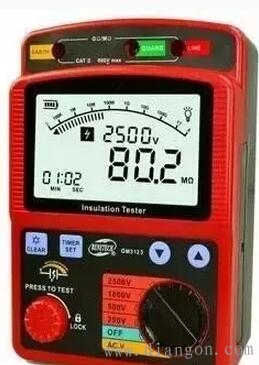

电子式兆欧表
1、兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。所以测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；
测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。 一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。
2、绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（L），在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。
（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即L接线柱）接到被测线路上，如下图所示。
连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。
实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与接地体连接（即接地），但G接线柱决不能接错。

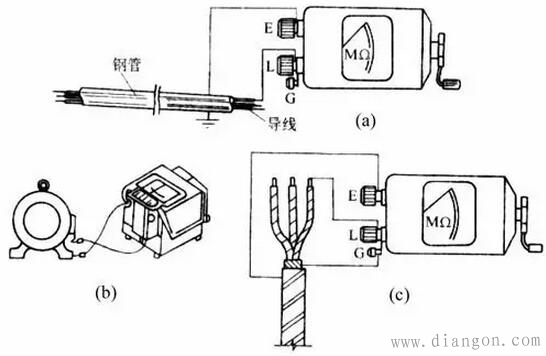

（a）测量线路的绝缘电阻
（b）测量电动机绝缘电阻
（c）测量电缆绝缘电阻
（2）测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），L接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
（3）测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接，如上图c所示。

3、使用注意（1）使用前应作开路和短路试验。使L、E两接线柱处在断开状态，摇动兆欧表，指针应指向“∞”；将L和E两个接线柱短接，慢慢地转动，指针应指向在“0”处。这两项都满足要求，说明兆欧表是好的。
（2）测量电气设备的绝缘电阻时，必须先切断电源，然后将设备进行放电，以保证人身安全和测量准确。
（3）兆欧表测量时应放在水平位置，并用力按住兆欧表，防止在摇动中晃动，摇动的转速为120转/分钟。
（4）引接线应采用多股软线，且要有良好的绝缘性能，两根引线切忌绞在一起，以免造成测量数据的不准确。
（5）测量完后应立即对被测物放电，在摇表的摇把未停止转动和被测物未放电前，不可用手去触及被测物的测量部分或拆除导线，以防触电。
