单片机最小系统复位电路图原理

相信各位开发者在接触单片机之初，都是通过一些简单的例子来降低学习的难度从而达到轻松入门的目的。从简单的基础知识和例子入手不仅有助于对整个知识架构的理解，还有助于进一步建立自信心，从而营造一种好的学习氛围。本文针对入门知识，将为大家介绍一种单片机的最小系统复位电路图的原理。
复位电路

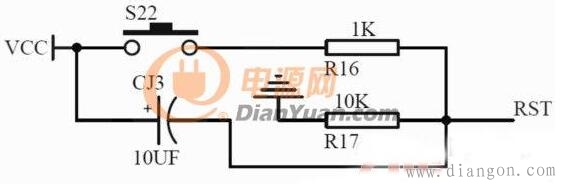

图1
单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。
单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。当复位电平持续两个机器周期以上时复位有效。复位电平的持续时间必须大于单片机的两个机器周期。具体数值可以由RC电路计算出时间常数。
复位电路由按键复位和上电复位两部分组成。
（1）上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。
（2）按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。
通过以上介绍，可以看到这种简单的复位电路由按键复位和上电复位组成。虽然分为两部分，但理解起来还是比较容易的，在上电复位中只要保持RST脚上有着足够的时间让高电平进行复位即可，而在按键复位中RST同样是保持在高电平，在保持一段时间后来使得单片机复位。
