按钮控制电脑启动和停止运行状态plc编程实例

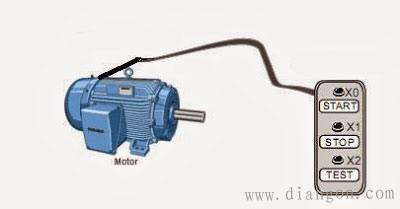

X0 –启动按钮
X1 – 停止按钮
X2 – 错误信号
Y0 – 电机

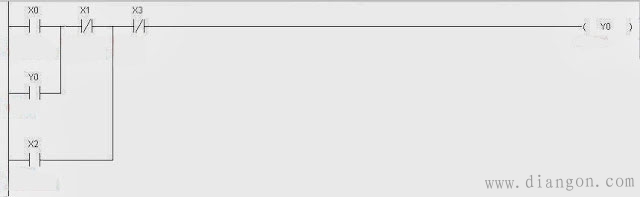

plc梯形图
1，按下START 按钮，X0=ON,电机保持运转，假如有错误发生，X3=OFF.
2，按下STOP按钮，X1=ON,Y0=OFF,电机停止运转
3，假如错误发生，X3=ON.Y1关闭，电机停止运转
4，按下TEST按钮，X2=ON,Y0=ON.假如没有错误发生，电机运转； 相反，按下TEST按钮，电机停止运行
