仪表与保护共用电流互感器同一组二次线圈的接线
时间：2023-03-08作者：佚名
|
若因条件限制使仪表与保护共用电流互感器同一组二次线圈时（一般仪表与继电保护装置应尽量分别使用电流互感器的不同二次线圈），应首先取得保护与运行人员的同意，并应采用图所示的接线。仪表回路要接于保护回路之后，二次侧进行工作时（如更换仪表），应短路A，B，C，N，不要短路A′，B′，C′，N′处，以免影响保护正确动作。

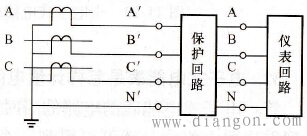

图 仪表与保护共用TA同一组二次线圈的接线 |
