电流表改装电压表方法

电流表改装电压表是高中物理非常重要的一个实验，也是高考物理常考的电学实验之一。

电流表改装电压表两大步骤

实验第一步：测量电流表的内电阻；

实验第二步：为电流表串联固定阻值的电阻；

借助半偏法测电流表内阻

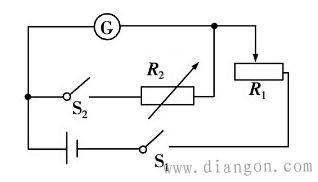

利用半偏法测量电流表内阻的电路图如上图所示。

实验器材

待测电流表G、电源、滑动变阻器、电阻箱、电键2个、导线若干。

具体操作步骤

1.按上图连接电路图，保持两个电键处于打开位置，使滑动变阻器R1置于最大电阻位置。

2.闭合电键S1，调整滑动变阻器R1，使电流表G指针满偏。

3.保持滑动变阻器R1调整好的触头位置不变，闭合电键S2。

4.调整电阻箱R2的阻值，使电流表G指针半偏。

5.读取R2的示数，该示数即为电流表G的内阻。

上述实验是有系统误差的，这也是此实验的必考点。误差分析，在这篇文章《半偏法及其误差》中有详细的解释。

串联固定阻值的电阻

电流表改装电压表，利用的是电流I与U之间函数关系。当电压与电流之间满足U=f（I），存在一一对应的映射关系时，我们可以利用I的测量数据描述U的大小。

举个例子来说明。通过第一步中，我们测定了电流表阻值是0.2Ω，电流表的最大量程是0.3A（满偏示数）。

我们要将这个电流表改装为15V的电压表。

换句话说：

当电流表的指针偏转到最右端时（0.3A），映射的是15V的电压。

当电流表的指针偏转到表盘中央位置时（0.15A），映射的是7.5V的电压。

……

如上图所示，我们的R的阻值，依照部分电路欧姆定律，必须满足这样的关系：

I（Rg R）=U

我们取最大值带一下，就能得到R的电阻值。

0.3*（0.2 R）=15V

可得R=49.8Ω；同样同学们可以带一下0.15A和7.5V，得到的结果也是一样的。

这里举例子，是便于同学们理解，遇到其他的考试，类比下即可求解R的数据。

小结

这就是我们电流表改装电压表的实验步骤，这个实验主要包括两部分。

（1）测量电流表的内电阻；

（2）串联固定阻值的电阻；
