用低压验电笔区分交流电同相或异相的方法
时间：2023-03-08来源：佚名
|

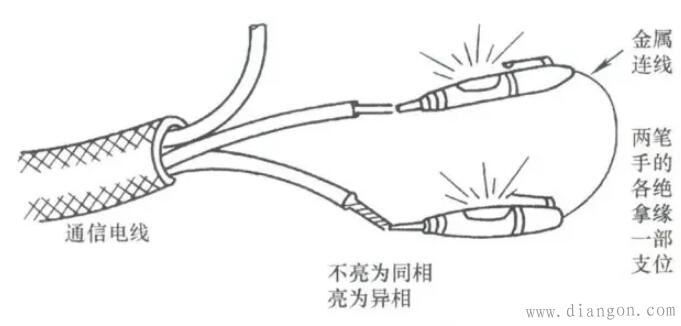

两笔尾端用线连，手拿笔的绝缘杆。 笔尖各触一条线，两笔都亮是异相。 若是不亮同相连。 当人站在地上，用低压验电笔接触交流电源的相线时，验电笔的氖泡之所以能发亮，是因为在相线与大地之间存在着较高的电压（例如220V），通过验电笔的电阻和人体电阻（一般为几十kΩ）两部分降压后，加载氖泡两端的电压足以使其发光。之所以人手拿验电笔验电时没有通电的感觉，是因为加在人手到脚底的电压较低，一般只有10V左右，电流很小（不足1mA），所以没有感觉（通过人体的电流，直流15mA、交流20mA以上时，将有明显感觉，并具有一定的危险）。 用导线将两只验电笔手触极连起来。两只手各握一只验电笔（要注意握笔的绝缘部位），当两支笔同时接触两根带电导线时，若这两根导线属于同一相，则电位相等，即没有电压，所以即使有通路也不会有电流，所以验电笔不会发光，即口诀中所说的“若是不亮同相连”。若这两根导线各属一相（即异相），则电位不相等，存在一定的电压（例如380V），所以在两支验电笔和串联的通路中会有电流通过，使两支验电笔将同时发光，即口诀中所说的“两笔都亮是异相”。上述方法和现象如图所示。
|
