电压互感器型号含义

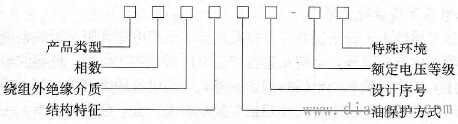

电压互感器的型号以汉语拼音字母表示，组成如下：

(1)产品类别，符号为J，表示电压互感器。

(2)相数，S-三相；D-单相。

(3)绕组外绝缘介质，用下列字母表示：

G-干式；Q-气体绝缘；Z-浇注绝缘；油浸式不表示。

(4)结构特征，用下列字母表示：

X-带零序电压绕组；B-三柱带补偿绕组；W-五柱三绕组；

C-串级式带零序电压绕组；F-测量和保护分开的二次绕组。

(5)油保护方式，N-不带金属膨胀器；带金属膨胀器不表示。

(6)系列序号，用数字表示。

(7)额定电压，单位为kV。

(8)特殊环境，用下列字母表示：

GY-高原地区用；W-污秽地区用；TA-干热带地区用；TH-潮热带地区用。

例如，JDX-110型表示单相、油浸式、带零序电压绕组的110 kV电压互感器。
