数控机床坐标系的确定方法

坐标原则

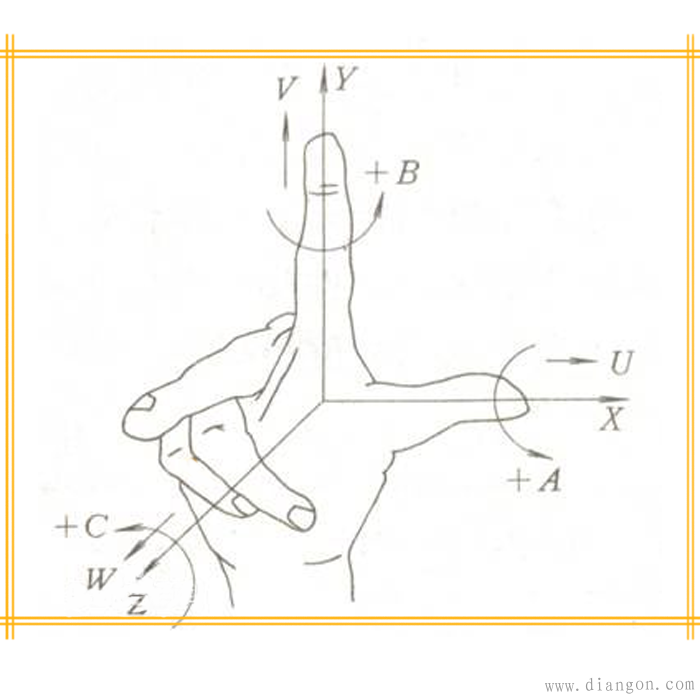

●遵循右手笛卡儿直角坐标系。

●永远假设工件是静止的，刀具相对于工件运动。

●刀具远离工件的方向为正方向。

坐标轴

●先确定Z轴。

a、传递主要切削力的主轴为Z轴。

b、若没有主轴，则Z轴垂直于工件装夹面。

c、若有多个主轴，选择一个垂直于工件装夹面的主轴为Z轴。

●再确定X轴。（X轴始终水平，且平行于工件装夹面）

a、没有回转刀具和工件，X轴平行于主要切削方向。（牛头刨）

b、有回转工件，X轴是径向的，且平行于横滑座。（车、磨）

c、有刀具回转的机床，分以下三类：

Z轴水平，由刀具主轴向工件看，X轴水平向右。

Z轴垂直，由刀具主轴向立柱看，X轴水平向右。

龙门机床，由刀具主轴向左侧立柱看，X轴水平向右。

●最后确定Y轴。按右手笛卡儿直角坐标系确定。

旋转运动及附加轴

●旋转运动。

绕X、Y、Z轴的旋转运动分别用A、B、C来表示，按右手螺旋定则确定正方向。

●附加轴。

a、附加轴的移动用U、V、W和P、Q、R表示。

b、附加轴的旋转用D、E、F表示。

●工件的运动。

工件运动的正方向与刀具运动的正方向正好相反。分别用 X’、 Y’、 Z’表示。
