RS422转rs485接口转换器原理图及应用

　　RS232接口是一种用于近距离(最大30-60米)、慢速度、点对点通讯的通讯协议，在RS232中一个信号只用到一条信号线，采取与地电压参考的方式，因而在长距离传输后，发送端和接收端地电压有出入，容易造成通讯出错或速度降低。
　　RS485/422接口采用不同的方式：每个信号都采用双绞线(两根信号线)传送，两条线间的电压差用于表示数字信号。例如把双绞线中的一根标为 A(正)，另一根标为B(负)，当A为正电压(通常为 5V)，B为负电压时(通常为0)，表示信号“1”;反之，A为负电压，B为正电压时表示信号 “0”。RS485/422允许通讯距离可达到1200米，采用合适的电路可达到2.5MB/s的传输速率。
　　RS422与RS485采用相同的通讯协议，但有所不同：RS422通常作为RS232通讯的扩展，它采用两根双绞线，数据可以同时双向传递(全双工)。 RS485则采用一根双绞线，输入输出信号不能同时进行(半双工)，RS485可用于多点通讯，一条信号线上可连接多个设备，它通常采用主/从结构。
　　在DM系列的转换器中，仅用到COM端口的3根线：TXD，RXD，GND(它们分别是D型接口的3脚，2脚和5脚)，TXD为信号输入线，RXD为信号输出线，GND为地。
　　在RS485(半双工)通信中，发送信号时，由TXD输出的RS232信号经发送器(A和B)输出，转换为RS485信号;接收信号时，RS485信号经接收器(A和B)接收并转换为RS232信号，传给RXD。
　　在RS422(全双工)通信中，因信号的输入和输出分开，所以需要两根双绞线来传送输入和输出信号，标为A、B、Y、Z(A为输入信号的正极，B为输入信 号的负极，Y为输出信号的正极，Z为输出信号的负极)。发送信号时，由TXD输出的RS232信号经发送器(A和B)输出，转换为RS485/RS422 信号;接收信号时，RS485/RS422信号经接收器(Y和Z)接收后传给串口的RXD。

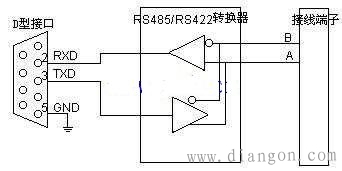

　　图1：DM系列RS232/RS485/RS422接口转换器原理图(半双工)

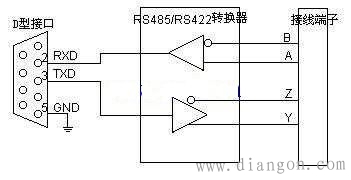

　　图2：DM系列RS232/RS485/RS422接口转换器原理图(全双工)

　　典型接法
　　DM485的输出端最多可以连接256个RS485接口，其典型接法如图3(半双工)和图4(全双工)所示。在最远的两个终端上，输入和输出端之间各需接 上一个120欧姆的电阻。在RS485/RS422的接口连接时，甲接口的输出端接乙接口的输入端，双绞线的正极接正极，负极接负极;甲接口的输入端接乙 接口的输出端，双绞线的正极接正极，负极接负极。

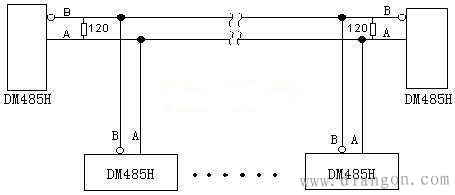

　　图3：DM485H(半双工)的典型接法

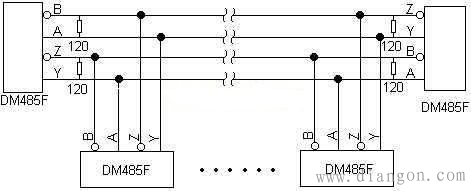

　　图4：DM485F(全双工)的典型接法

　　具体应用
　　DM485系列转换器的一端为9芯D型接口，可直接与RS232标准接口连接;另一端为接线端子，即RS485/RS422接口。在RS485接口(半双 工)中接线端子上用了2组引脚：两组输入(B，A，两组内部短接，系统扩展用)。转换器通过D型接口与RS232标准串口相连，通过接线端子与RS485 接口相连。在RS422接口(全双工)中接线端子上用了三组引脚：一组输出(Y，Z)，两组输入(B，A，两组内部短接，扩展用)。转换器通过D型接口与 RS232标准串口相连，通过接线端子与RS485/RS422接口相连。

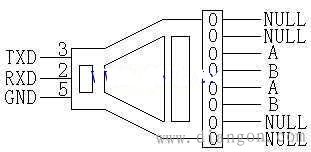

　　图5：DM485H的具体应用接线图

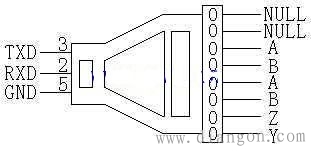

　　图6：DM485F具体应用接线图

　　1、在长距离传输中，一定要使用用双绞线
　　2、多终端传输时，距离最远的两个终端上，输入和输出端之间一定连接120欧姆的电阻。
