变频器与电机之间导线线径的选择
时间：2023-03-08作者：佚名
|
变频器的输出端子应按正确相序连接到三相异步电机。如果电机的旋转方向不对，则交换U、V、W中任意两相接线。变频器的输出侧不能连接电容器和电流浪涌吸收器。驱动较大功率电机时，在变频器输出端与电机之间要接热继电器。图1所示为主电路基本接线图。

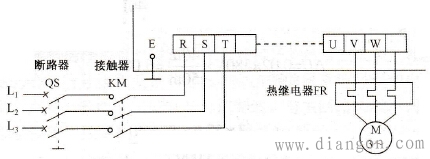

 图1 主电路基本接线图
变频器与电机之间的导线线径的选择。因为频率下降时，电压也要下降，在电流相等的情况下，线路的电压降△U在输出电压中所占比例将上升，而电机得到的电压的比例则下降，有可能导致电机发热。所以，在决定变频器与电机之间导线的线径时，最关键的因素是线路电压降△U的影响。一般要求：
△U≤(2～3) %UN (1)
式中 UN-电机的额定电压(V)。
△U的计算公式为：
 (2)式中IMN-电机的额定电流(A)；
R0-单位长度导线的电阻(mΩ/m)；
L-导线的长度(m)。
常用电机引出线的单位长度电阻值如表1所示。
表1 电机引出线的单位长度电阻值
 下面举例说明。
某电机的主要额定数据如下：PMN=30kW，UMN=380V，IMN=57.6A，nmn=1460r/min，变频器与电机之间的距离为40m，要求在工作频率为40Hz时，线路电压降不超过2%。选择线径的方法如下。
 由式(2)：
 R0≈1.52mΩ/m。
由表1可知，应选择截面积为16mm2的导线（材质为铜）。 |
