异步电动机转子断条故障现象和检查方法

鼠笼式转子断条是常见的一种故障。笼条中有时是一根或几根断裂（或有严重气泡），有时是端环中的一条或几处断裂。轻度断裂时（如一根或二根断裂）暂时没有什么明显影响。断条比较严重时表现为：起动转矩降低，可能带不动负载；满载运行时，转速比正常值低，转子过热，导致整个电动机温升增高，但定子电流并无显著增加。此时，拆开电动机会发现转子断条处有烧黑的痕迹。当断条不严重时，转子外表可能没有丝毫变化，但满载运行时，机身将会剧烈振动，并伴有较大的噪音，三相电流表的指针周期性摆动。
转子断条可用铁粉法进行检查。如图所示。将开关合上，调压器从零点升高，升流器的电流逐渐增大，在转子表面产生磁场。将铁粉撤在转子上，铁粉将整齐地一行一行地排列在转子的笼条方向上，电流大小可升到铁粉能排列清楚为止。若有断条，铁粉在该处就撒不上，这样，能够很容易找到断条的部位。这样检查的原理是基于断条处通过不了感应电流，无法产生电磁场吸引铁粉。
转子断条也可以用短路侦察器进行检查。

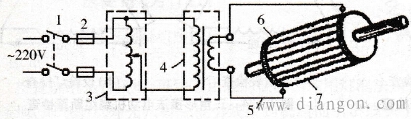

1．单极闸刀；2．溶断器；3．0～250V调压变压器；
4．升流器（电压220V/1.5V，次级电流300~ 500A）；
5．多股软线；6．鼠笼转子；7．通过电流时铁粉分布情况
图 用铁粉法检查转子断条
