单片机IO口无法输出高低电平原因分析

最近在用LPC11C14单片机，该单片机是32cortex-M0系列的，带有片上CAN资源，既可以使用寄存器编程，也可以使用库函数(CMSIS)来编程应用方便。其下载方式有两种：
　　SW方式;
　　ISP方式;

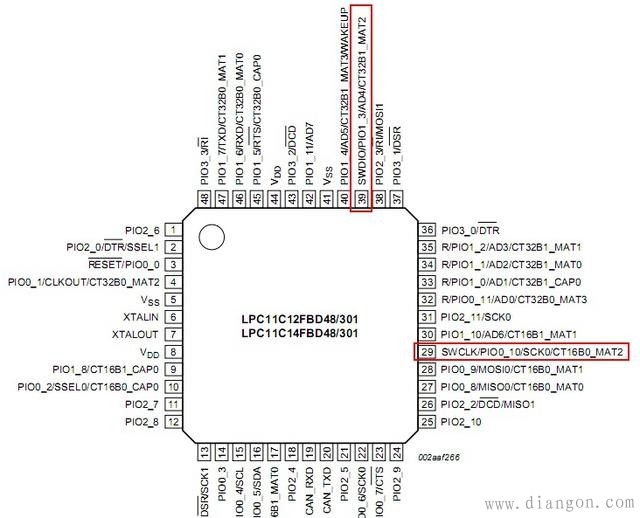

　　对于LQF48封装而言，调试口分别为：
　　29脚：SWCLK;
　　39脚：SWDIO;

　　这个两个引脚可以复用，在项目设计中到了29脚，将该引脚用作了GPIO输出脚，在用库函数调试的过程中发现时钟无法控制输出高低电平。而用寄存器版本就可以输出高低电平。花了好长时间终于找到了原因。

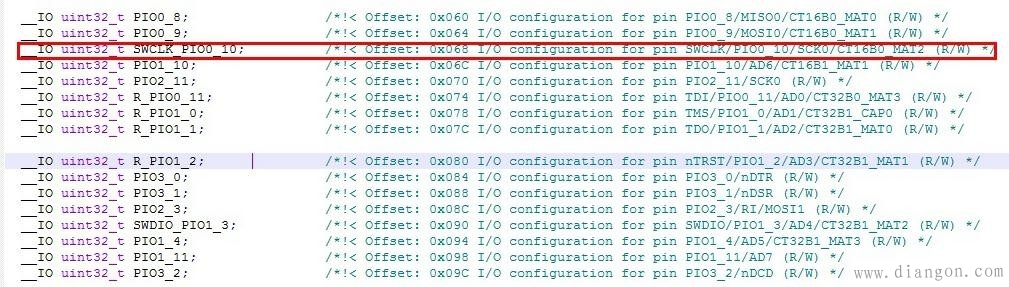

　　下面先看寄存器版本编程时使用的头文件代码：

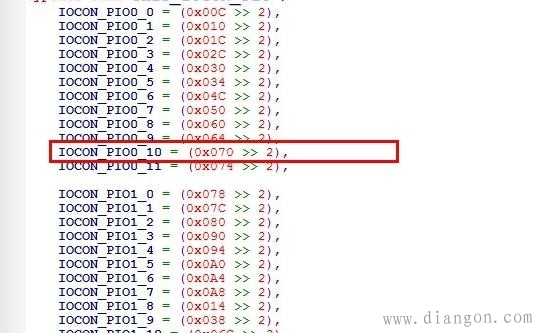

　　再看CMSIS提供的库函数的头文件：

　　从头文件的对比已经发现了问题，寄存器版本的头文件P0_10的地址是68结尾，而CMSIS中P0_10的地址是70结尾，翻看LPC11C14的数据手册可以发现其地址为：0x40044068，显然CMSIS提供的头文件错了。将CMSIS头文件修改后，P0_10就可以正常使用了。
