1、电源插座接线的规定
1.单相插座
单相插座有多种，常分两孔和三孔。
两孔并排分左右，三孔组成品字形。
面对插座定方向，各孔接线有规定。
左接零线右接火，保护地线接正中。
2.三相插座
三相四线插座板，四个插孔长或圆。
圆孔一个比较大，长孔一个为横线。
面对插孔定方向，最上一个接零线；
下面三孔逆时针，A、B、C相依次连。
1.单相电源插座
单相电源插座是应用最为广泛的电路器件，并且与人们的直接接触时间也最多，所以其安全性尤为重要。不论是其本身的绝缘性能、导电性能和可靠性，还是在安装接线方面等情况，都必须给予高度的重视，严格按有关要求选择和进行。
本口诀讲的内容主要是有关单相插座的接线问题。对于两孔插座，更简单的口诀是“左零右火”；对于三孔插座，更简单的口诀是“左零右火上接地”，如图1所示。

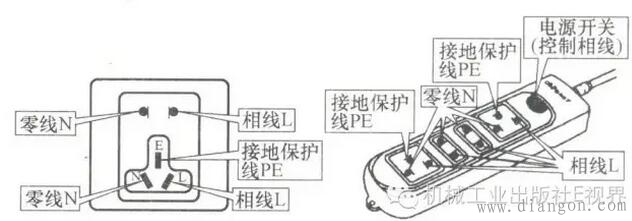

图1 单相电源插座接线的规定
在家庭中使用的插座，应选用可防止儿童用金属丝等捅入到插孔中造成触电事故的安全防护型；在厨房和卫生间内使用的插座应选用如图2所示的防淋水型。

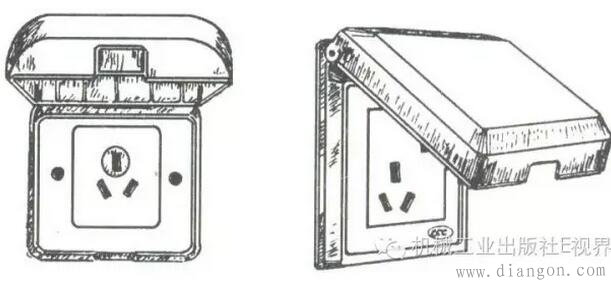

图2 防淋水型单相电源插座
2.三相四线电源插座
三相四线插座用于使用低压三相交流电源的较小功率的设备，最常用的是三相异步电动机，最大额定电流一般不超过60A。按插孔的截面形状来分，有圆孔和长方孔两种类型，如图3所示。

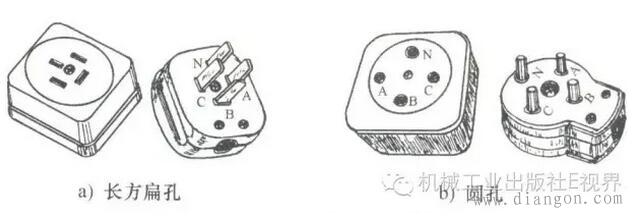

图3 三相四线电源插座和插头
这种插座的接线顺序要求是：面对插孔，最上面的一个孔接中性线（符号为N），圆孔的插座该孔比其他三个孔大一些。下面三个插孔按逆时针方向（或者说从左到右）依次接A（L1、U）、B（L2、V）、C（L3、W）相线。
2、电灯接线的规定
电灯接线保安全，开关必须控火线；
螺口灯头要注意，零线要与螺口连。
电灯，特别是有灯头的白炽灯，与人体接触的机会相当多，例如擦灯泡、换灯泡等。所以在选择灯头和接线时要格外注意安全问题。
生活中常用的灯头和灯座有卡口和螺口两种类型，如图4所示。在防止触电方面，卡口灯头比较优越。

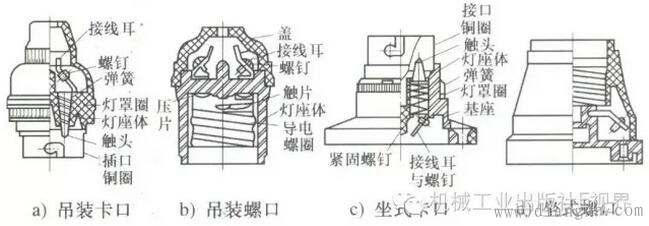

图4 灯头和灯座的类型及结构
本口诀讲的是接线方面的规定（见图5）。

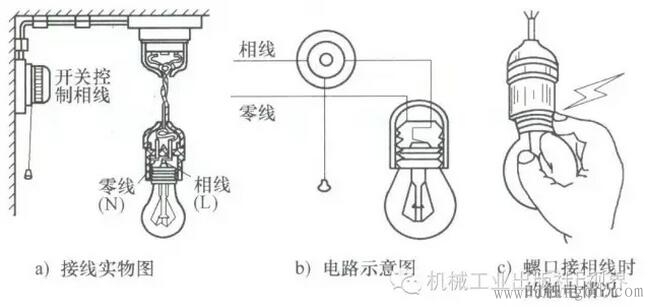

图5 螺口灯头接线的规定及违反规定时的触点情况
1）开关一定要控制火线，或者说要串联在相线（即火线）之中。
2）当使用螺口灯头时，零线应与螺口相接，或者说相线应与中心接点相接。这样在万一人体（主要是手）触及螺口时，也不至于触点。
3、在两地分别用一个开关控制一盏电灯的接线
两地控制一盏灯，使用开关叫双控。
一个双控仨端点，其中一个为“共用”。
火线接一“共用”端，另一“共用”接电灯，
剩余两端想互连，灯剩一端去接零。
在两个不同的位置各设置一个开关，每个开关都可开、闭与其相连的同一盏灯，这种电灯的控制电路被称为双控灯电路。此时所使用的开关结构不同于普通开关，是一个双掷开关，称为“双控开关”（口诀“两地控制一盏灯，使用开关叫双控”）。一只双控开关有三个接线端，其中一个始终与动触头相连，口诀中称其为“共用”端。图6是一种翘板式双控开关（其正面与普通开关完全相同，只是没有通、断标志）接线一面的实物图，其中标有符号“L”的为共用端。

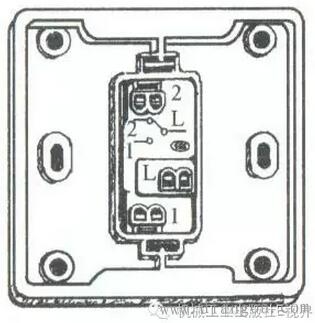

图6 翘板式双联开关（背面）
口诀的接线内容可参考图7所示的双控灯电路接线原理图。

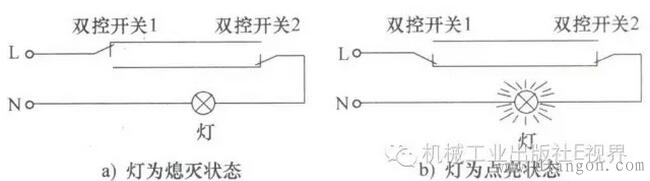

图7 双控灯电路原理图
图8是翘板式双控开关和拉线式双控开关的实际接线图。

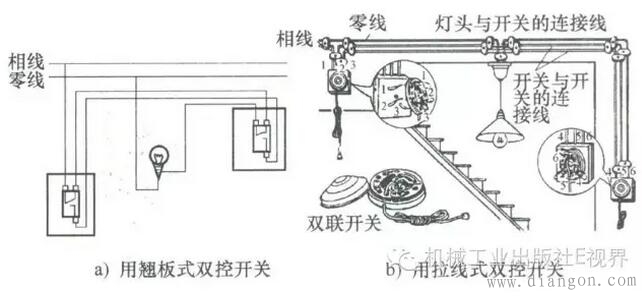

图8 用两个双控开关控制一盏灯的实物接线图
4、安全灯及接线电路
特殊环境要照明，要用一种安全灯。
电压不超三十六，安全变电才能行。
铁心外壳要接地，不许放入管道中。
短路保护一、二次，一次最长三米整。
在潮湿和金属容器中等特殊环境内作业需要提供照明时，应使用供电电压不高于36V的照明灯，这种灯被称为安全灯，可用手拿（为此被称作“手把灯”）或挂在工作区域用于局部照明，图9a给出了一种示例。
若使用网络低压交流电，此时需要用安全变压器（口诀“安全变电”）将网络电压（220V）降低成所需的安全电压后供给照明灯具使用。接线电路如图9b所示。

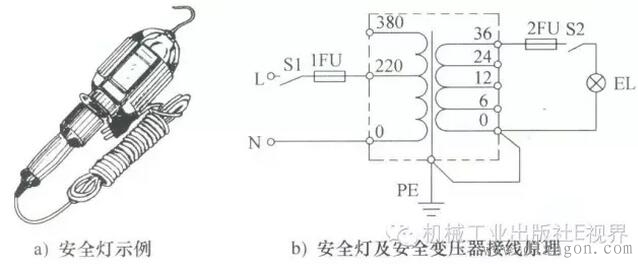

图9 安全灯和用变压器的接线电路
接线和使用时应注意如下事项：
1）变压器的铁心及外壳要接地，如果不是加强绝缘的，二次的一端也要接地。
2）安全变压器不允许放在金属管道中。
3）一、二次侧均应有短路保护，例如装熔断器。
4）一次线要使用护套线，其长度应不超过3m。
